現代功率電子技術的發展，變頻器的性能日新月異，有調速范圍寬、調速精度高、動態響應快、運行效率高、功率因數高、操作方便、便于同其他設備接口等一系列優點，使得變頻器的用途越來越廣。

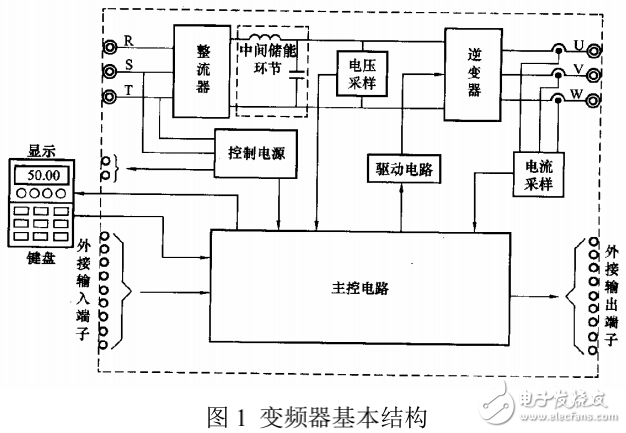

變頻器分為交-交和交--直-交兩種形式。交--交變頻器可將工頻交流直接轉換成頻率、電壓均可控制的交流; 交--直-交變頻器則先把工頻交流通過整流器轉換成直流，然后再把直流轉換成頻率、電壓均可控制的交流，其基本構成如圖1所示。主要由主電路（包括整流器、中間直流環節、逆變器） 和控制電路組成。
整流器主要是將電網的交流整流成直流; 逆變器是通過3 三相橋式逆變電路將直流轉換成任意頻率的三相交流; 中間環節又叫中間儲能環節，由于變頻器的負載一般為電動機，屬于感性負載，運行中中間直流環節和電動機之間總會有無功功率交換，這種無功功率將由中間環節的儲能元件（電容器或電抗器） 來緩沖; 控制電路主要是完成對逆變器的開關控制，對整流器的電壓控制以及完成各種保護功能。
