發視頻資料介紹
電動閥模擬系統依然采用單片機、并行接口芯片 8255A 以及光電耦合器件進行搭建。單片機為系統的核心器件，負責信息的處理。數據鎖存器采用 8255A 芯片，該芯片一次性可以鎖存 24 位數據，并具有編程功能，比較適合由于存儲純粹的數字 I/O 信號。由于系統內外工作電路的工作電壓不一致（內部為 5V 工作電壓，外部為 24V 工作電壓）采用T521—4 作為 I/O 端口光隔離器件，該器件為 4 通道。電動閥模擬系統可以在實驗室創造一個仿真的現場環境，擺脫了以往手動撥動開關的繁瑣，提高了員工工作的效率，為提高控制技術起到一定的輔助作用。整個系統由中心處理單元 CPU、鍵盤及顯示單元、譯碼單元、數據鎖存單元及接口電路。

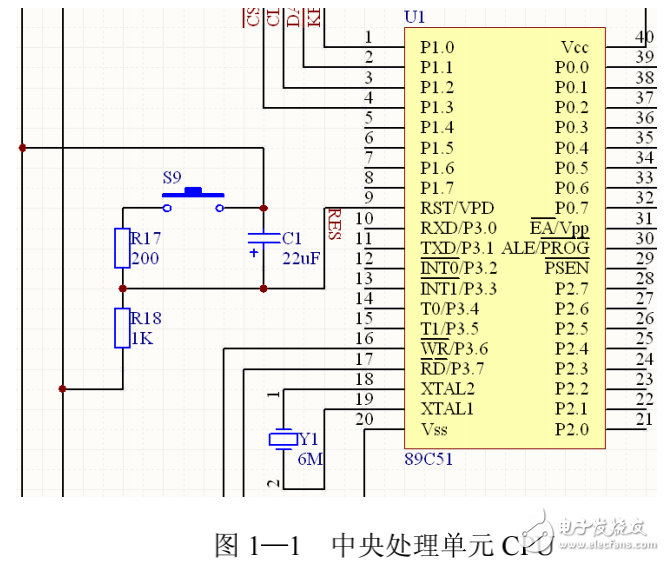

圖 1—1 為中央處理單元，使用的芯片為 51 系列彈片機，其中 P0 口用于端口數據的訪問，P1 口的前四位用于鍵盤及顯示電路的通信接口。
