發視頻資料介紹

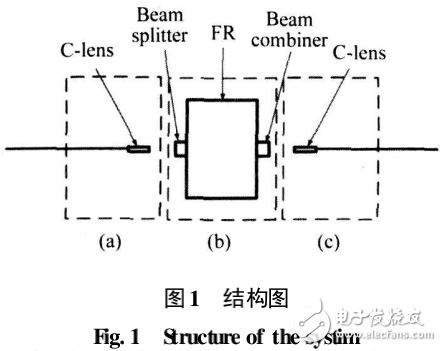

設計了一種新型高功率光纖隔離器， 其以球面透鏡和鋱鎵石榴石（ TGG） 晶體作為器件核心， 能較好地滿足高功率光纖激光器的要求。測試結果顯示， 在 1064 ： 15 nm 的范圍內， 隔離器所能承受的最高功率為 45 W，插入損耗（ IL ） 小于 0. 61 dB， 隔離度（ISO）大于 24. 5 dB。
光傳輸系統中， 光學元件端面引起不同程度反向傳輸光會引起如激光器件的工作不穩定，使器件壽命大大縮短， 甚至?xí)?dǎo)致其永久損壞。為避免反向光對器件的影響， 常常在光傳輸系統中插入光隔離器。隨著對高功率光纖激光器需求的迅速增加，研制能承受高功率的光纖隔離器成為促進高功率光纖激光器發展與應用的重要因素之一。目前， 制作高功率光纖隔離器的難點在于折射率漸變透鏡 G:lens 難以實現長工作距離的工作，而且工作時熱效應太大， 磁光晶體維爾德常數太小， 難以實現設計小型化及磁場穩定化。國外從上世紀70年代開始將光通信用光隔離器列為重點開發項目， 80 年代已進入實用化階段， 目前光纖隔離器的功率可達到 50 W。我國從 80年代開始研制開發， 現已經取得突破性進展， 低功率光隔離器的主要技術指標已達到國際水平， 但暫時還沒有能承受20 W 以上光功率的產品。
