為提高桂林橡膠機械廠熱處理分廠自動化的水平，設計了一種利用 RS-485 總線把 P C 機和多臺溫度控制器互聯構成的既經濟又實用的小型集散系統。具體介紹了其系統的構成，通信網絡的實現。

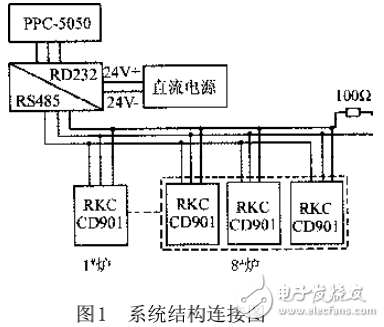

系統結構圖如圖 1 所示。整個系統包括一臺工業平板電腦作為上位機用于編程、實時監控，多個 RKC 智能溫度控制器（最多 3 1 個）負責現場控制，操作站和溫度控制器之間通訊采用 RS-485 總線標準。操作站我們選用威達PPC-5050 工業平板電腦，在 RS-232 接口上增加一個有源 RS-232/RS-485 接口轉換器，我們采用研華的 ADAM4520 接口轉換器將 RS-232C 串行口的數據發送（T D）和數據接收（R D）信號轉換成兩線平衡的半雙工 RS-485 信號?？刂破鬟x用日本 RKC 智能溫度控制器，每個溫度控制器也配有相應的 RS-485 接口，1 7 塊儀表并接在 ADAM4520 相應的通訊口上。在上位機上運行熱處理群控系統監控軟件就可檢查和修改控制器中的各種參數。
