由于舵機已經選定，則根據加入墊片以后各寬度設計支架的寬度，并按著人體比例設計大腿、小腿處需要的支架的長度。（如下圖標注所示）

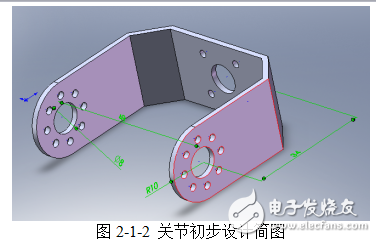

根據資料查閱，絕大多數小型雙足機器人關節材料均選用鋁合金作為材料，整個結構采用1.5mm的鋁合金（LY12）鈑金材料，這種材料重量輕、硬度高、強度雖不如鋼，但卻大大高于普通鋁合金。且這種材料具有彈性模量、密度比高的特點。又因?yàn)闄C(jī)器總重不超過2.5KG，舵機扭矩為13 kg·cm。強度遠小于鋁合金的抗彎強度。所以符合要求。如圖2-1-2。
