介 紹一 種基 于 羅賓康 高壓 變頻 器的 調速監 控 系統 ，詳 細 闡述 了 系統構 成 、工作原 理 。在 分析 了ModBus通信協議 的基礎上 ，設計并完成 了基 于 VB的調速 系統遠程監控軟件 的開發 。工程 應用效果 良好 ，實現了某鋼廠 沖渣 工藝的 節能 自動控 制 。該 系統的軟 硬件設 計 方案對 同類型 系統設 計有參 考價值 。

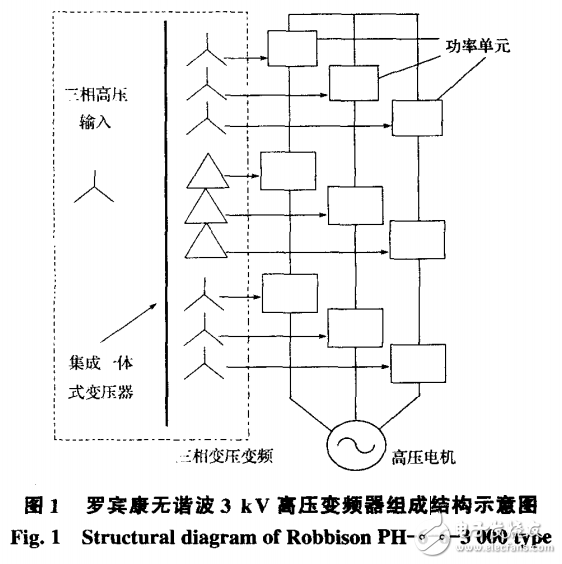

　　羅賓康高壓變頻器具有對電網諧波干擾小，輸出波形好 ，輸 出不存在諧 波從而 減少 電動機 附加發熱 以及噪聲 ，輸入功 率 因素 高等特點 ，義被稱 為完美無 諧波 變頻器 。 其實質 為多個 串聯 的 PWM 電壓源型變頻器 ，將若 干個獨立 的低 壓變頻器 串聯起來 ，從 而實現高壓 輸 出 。電 網電壓通過 隔離 降壓后給每個 作為功率單 元的低 壓變頻 器供 電。每個 低壓變頻 器為交一 直一交 PWM 電壓源 型逆變器 ，輸出電源為三相電壓 630V，功率 為丁頻 50Hz，每個低壓 變頻器 串聯起來 ，就形成了星形結 構 ，實現變頻 高壓直接 輸 出 ，給高壓 電動機供 電 。3kV輸 出電壓 等級 的變頻器 主電路結構如 圖 1所示 ，每個功 率單元分 別 由輸 入變壓器 的 1組 二次繞組供電，9個功率單元通過光纖聯到中央控制系統，按照一定 的相位 差進行迭 加達到 所需要 的高壓 。單個功率單元 組成如 圖2所示。
