但當變頻器和電機之間的接線距離很長時，電機接線端因變頻器的高速開關過程引起的微浪涌電壓，給電機的絕緣帶來影響，造成電機損傷。這里把浪涌稱為微浪涌是為了區別于雷電等突發的強大浪涌，微浪涌從示波器上看是密集的、連續存在的、很窄的尖峰電壓。
本文對微浪涌電壓的發生機理及其對電機的影響作了分析，介紹了抑制微浪涌電壓的技術，以及最近出現的衰減微浪涌電壓的產品和采用細線徑傳輸為特征的微浪涌抑制組件的工作原理等。
微浪涌電壓的發生機理

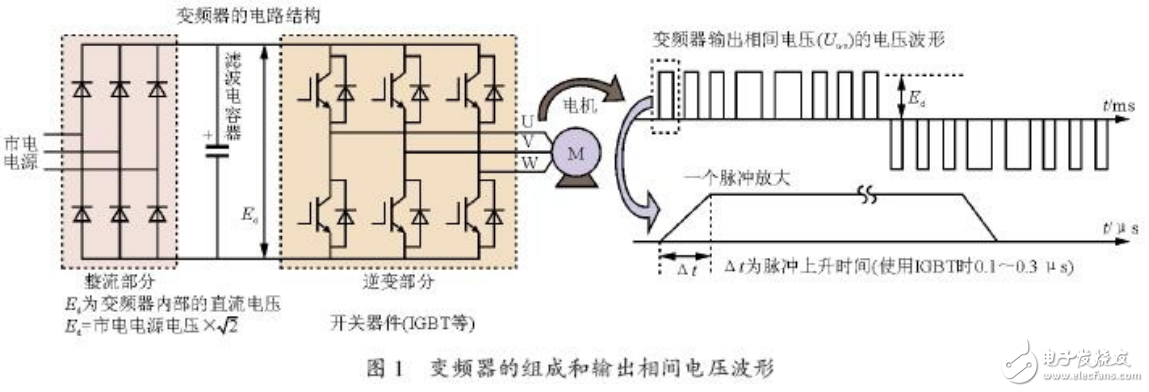

變頻器主要由把交流市電整流成直流的整流器、平滑電壓脈動的電容器、6個開關器件構成的逆變器所組成。如圖 1 所示，逆變器部分輸出由改變脈沖寬度（PWM 波）形成的等效正弦波交流電壓去驅動電機。近幾年的變頻器為了使電機低噪音化，逆變部分的開關器件采用 IGBT 進行著高速開關動作。因此，在 PWM波的每個脈沖上升和下降時，即開關時間以非常短的時間駐 t=0.1~0.3 滋 s 切換著的時候，使逆變器內部的直流電壓 Ed（400 V 電力系統用逆變器的 Ed=600 V左右）因切換所形成的電壓變化率 dv/dt 變得很大，這是產生微浪涌的主要根源之一。
