發視頻資料介紹

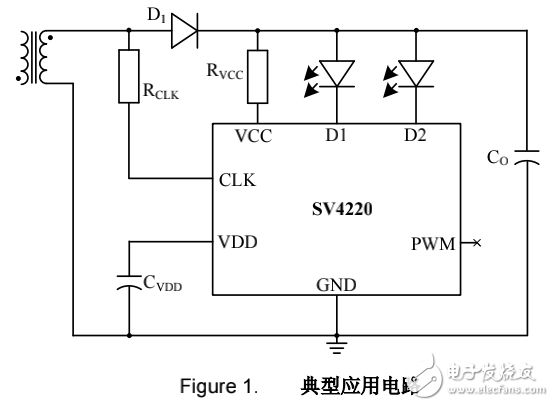

SV420 是一款集成開關管的雙路LED亮滅循環控制專用芯片。芯片通過副級自動檢測上下電，并據此循環LED1亮→LED2 亮→LED1/2 同時亮→（小夜燈），四種模式，其中小夜燈模式可通過PWM腳配置。
SV420 供電支持 50V短時（1ms，10%）輸入耐壓和40V直接輸入工作電壓，簡化輸入限壓電阻設計，提高可靠性。
SV420 僅在副級即可自動完成上下電檢測，同時通過CLK檢測和VCC上電檢測雙重條件提高檢測可靠性，避免誤動作。
SV420 檢測到的LED亮滅狀態具有短時保持功能，保持由VDD電壓在外部電容上維持來實現，0.1uA的VDD待機功耗允許更長保持時間。芯片采用SOP8 封裝。
