發視頻橋式壓力傳感器及基于PGA309的信號調理系統的設計
2017-12-01 |
rar |
0.3 MB |
次下載 |
免費
資料介紹
由于材料、加工工藝以及傳感器的工作原理等因素，使得傳感器普遍存在著非線性及溫度漂移等問題。為提高傳感器的測量精度，設計了一種基于PC;A309的信號調理電路，在分析電路各功能模塊的基礎上，詳細介紹了外圍電路的設計方案，根據傳感器的理論數學模型，對軟件補償算法進行了詳細分析，給出了算法流程，通過軟硬件的結合實現了傳感器誤差的智能補償。
1 橋式壓力傳感器

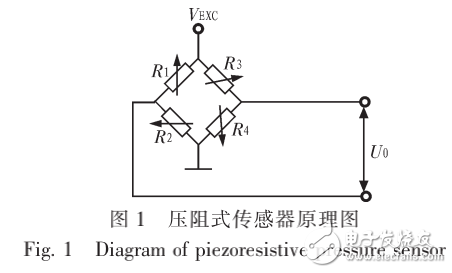

這里考慮的調理對象是一種硅壓阻式壓力傳感器，采用高精密半導體電阻應變片組成惠斯頓電橋，作為力電變換的測量電路，結構原理如圖1所示。Rl-R4為應變電阻，VLX，為電橋激勵電壓，以為電橋輸出電壓?；菟诡D電橋的壓阻式傳感器，如無壓力變化，其輸出為零，幾乎不耗電。
根據電橋的基本特性，當外界壓力使Rl-R4的電阻發生改變時，璣的值也會相應地發生改變，U，值的大小反應了施加于傳感器上的外部壓力的大小。為了提高傳感器的靈敏度，在電橋設計時，把一對阻值增大的電阻相對排布（R：、R。），另一對阻值減小的電阻相對排布（R，、R4），如此，電橋的輸出為：
