1、 適用范圍

　　電子、制藥、糧食、倉儲、煙草、紡織、氣象等行業。

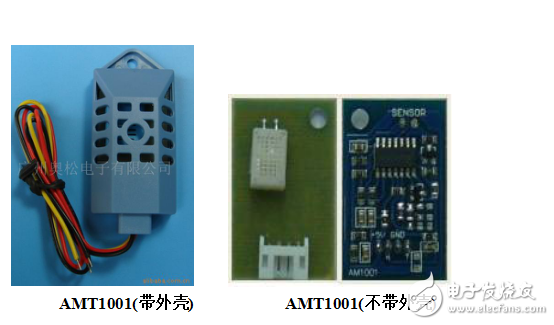

　　2、 形狀

　　型號封裝形狀

　　1AMT1001客戶可選擇是否帶外殼見實物

　　3、 電氣參數

　?。?）供電電壓（Vin）： DC5V ±5%

　?。?）消耗電流： 約2mA（MAX 5mA）

　　（3）使用溫度范圍： 0～60℃

　?。?）使用濕度范圍： 95%RH以下（非凝露）

　?。?）濕度檢測范圍： 20～95%RH

　?。?）保存溫度范圍： 0～60℃

　　（7）保存濕度范圍： 95%RH以下（非凝露）

　?。?）濕度檢測精度： ±5%RH（條件：at25℃）

　?。?）標準濕度輸出電壓：

　?。l件：at25℃，Vin=5.0V）

　　相對濕度（%RH）203040506070809095

　　輸出電壓（V）0.60.91.21.51.82.12.42.72.85

　　輸出阻抗：20kΩ以下

　　標準特性圖在4頁圖4所示

　?。?0）溫度檢出特性： ±5%

　　R（25℃）=10KΩ ±5%

　　標準數據表4頁表2所示

　?。?1）溫度依存性（參考）： ±5%RH（Vin=5.00V DC，40-80%RH

　　25℃為基準，0-50℃范圍）

　?。?2）電壓依存性（參考）： ±5%RH（at25℃，40-80%RH

　　DC5V基準，4.75-5.25V范圍）

　　4、 標準檢測條件

　　大氣中、溫度25℃、供給電壓5.0V DC作為基準。

　　特性測定，測定前先把溫濕度模塊放入25℃/0%RH的干燥空氣中放置30分鐘，濕度發生裝置發生濕度60%RH，放入溫濕度模塊15分鐘后測出電壓值。

　　《測定裝置》

　　分流式濕度發生裝置：SHR-1型

　　測定用表 ：露點儀

　　5、穩定性試驗

　　序號項 目試 驗 方 法規 格 值

　　1耐沖擊性硬質地板上1m高度重復3次自然落下。無損傷、元件脫焊，電氣特性正常。

　　2耐振動性頻率數10~55Hz、振幅1.5mm（10~55Hz~10Hz）向X-Y-Z方向各2小時振動試驗。無損傷、元件脫焊，電氣特性正常。

　　3耐熱性溫度80℃、濕度30%RH以下空氣中放置1000小時?！?%RH以?xún)?nèi)

　　4耐寒性溫度10℃、濕度70%RH以下空氣中放置1000小時。±5%RH以?xún)?nèi)

　　5耐濕性溫度40℃、濕度90%RH空氣中放置1000小時?！?%RH以?xún)?nèi)

　　6溫度循環0℃下放置30分鐘，再轉入50℃下放置30分鐘，再放入0℃下30分鐘，循環5次?！?%RH以?xún)?nèi)

　　7耐有機溶劑常溫有機溶劑

　　乙醇?xì)怏w 30分鐘

　　丙酮?dú)怏w 30分鐘±5%RH以?xún)?nèi)

　　注1）規格值以60%RH濕度變化量為基準。

　　注2）各試驗完畢后，濕度模塊在常溫常濕的正?？諝庵蟹胖?4小時后、測定出其濕度變化量。

　　5、 使用注意事項

　　（1） 避免結露情況下使用。

　　（2） 模塊沒有電極保護，接線時請注意。

　?。?） 推薦保存條件

　　溫度范圍 10℃~40℃

　　濕度范圍 60%RH以下
