雙工器以滿足復雜的多頻帶無線需求收縮
?
作為多頻段的智能手機，它必須支持不同的頻帶，變得越來越普遍，雙工器是被動的一個日益重要的組成部分。該多頻帶帶通濾波器置于無線單元的天線和電子之間，允許多個發射功率放大器和接收機前端支持不同的頻帶，但共用一個共用的天線路徑。
?
在接收端，接收需要兩信號從天線（通常稱為高和低波段信號）和引導他們到相應的接收機前端；在發送端，它結合了不同頻段的兩輸出功率放大器的信號到天線之前（圖1）。技術和現代雙工器相關的實現密切相關的SAW濾波器和其他單片固態濾波器。
?
?

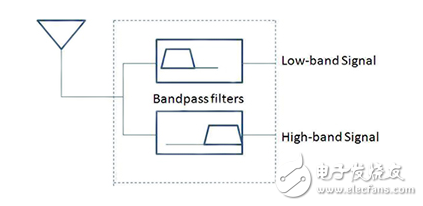

Figure 1： A basic diplexer consists of co-packaged low- and high-band bandpass filters， to split/combine two adjacent bands so they can share a single antenna.
?
Some diplexer architectures are based on a simple pairing of a low-pass filter and a high-pass filter to separate the two bands of interest. These implementations usually need additional bandpass filtering to further attenuate signals outside the spectrum of the signals of interest （Figure 2）。 While the combined low-pass plus bandpass filter approach has more functional blocks than a bandpass-only topology， this pairing may ease the challenge of designing filters that meet the overall requirements and so can be less costly along with offering better performance， depending on the specifics of the situation.
?
