天線的選擇取決于許多因素

　　今天，幾乎每一個移動設備都至少有一個內部天線，許多設備有三個或更多的功能，為GPS、Wi-Fi、藍牙、ZigBee等功能提供無線通信，當然還有手機（CDMA、GSM、3G、LTE 4G、WiMax等）。在典型的單信道系統(tǒng)中，發(fā)送和接收路徑被多路復用到天線（圖1）。然而，也可以在同一接收機上使用多個天線來利用“天線分集”，其中信號處理選擇更強的信號以改善接收。此外，使用MIMO（多輸入/多輸出）無線電將增加更多的天線的混合，每個接收/發(fā)送頻道運動自己的天線（例如，一個2×2 MIMO系統(tǒng)將有四個天線）。

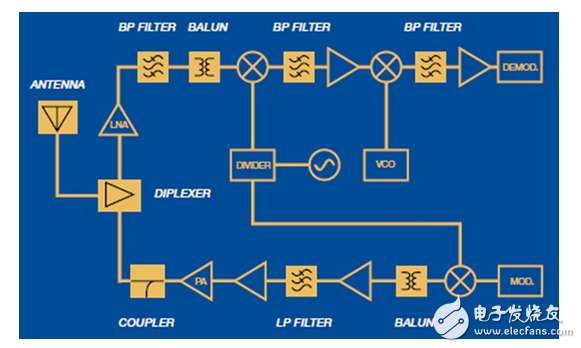

　　Figure 1： A typical radio subsystem has the transmit side and receive portion of the system connected to the antenna through a diplexer. （Courtesy of Johanson Technology.）

　　Although antennas are an essential element in almost every portable device， the selection of the antenna is often left to the end of the system design， and designers end up trying to fit the antenna or antenna array into whatever space is available. In some systems， the antennas are part of the traces etched on system’s printed-circuit board （PCB）， or mounted on the PCB as a chip component （Figure 2）。 In other designs （Figure 3） the antenna is part of the RF module’s package， and in yet other designs， the antenna is part of the system housing （like the antenna embedded in the case of Apple’s iPhone 4）。
