發視頻資料介紹
?
當設計高速信號PCB或者復雜的PCB時，常常需要考慮信號的干擾和抗干擾的問題，也就是設計這樣的PCB時，需要提高PCB的電磁兼容性。為了實現這個目的，除了在原理圖設計時增加抗干擾的元件外，在設計PCB時也必須考慮這個問題，而最重要的實現手段之一就是使用高速信號布線的基本技巧和原則。

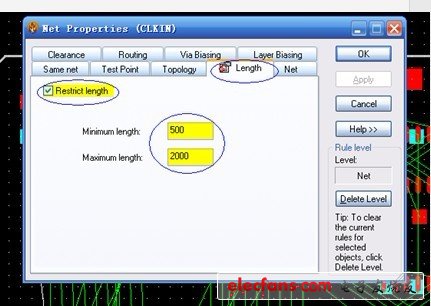

高速信號布線的基本技巧包括控制走線長度、蛇形布線、差分對布線和等長布線，使用這些基本的布線方法，可以大大提高高速信號的質量和電磁兼容性。下面分別介紹這些布線方法的設置和操作。
