AD9中PCB轉Gerber
什么是gerber文件不再說明。很多工程師將完成的PCB圖直接交由制板廠制作，但是有時候制板廠轉換出來的gerber文件不是我們想要的。例如我們用的AD作出的圖，但是有的廠只用protel，那轉換出來的帶有漢字的gerber文件可能就會有錯誤，或者我們?cè)谠O(shè)計的時候?qū)⒃膮?shù)都定義在了PCB文件中，但是我們不想讓這些參數都出現在PCB成品上，如果不加說明，有的制板廠可能會將這些參數留在了PCB成品上，為避免這些不必要的麻煩，我們將PCB直接轉換成 gerber文件交給制板廠就解決了。
下面以AD9.4為例，AD6.9一樣，其他AD版本未測試：

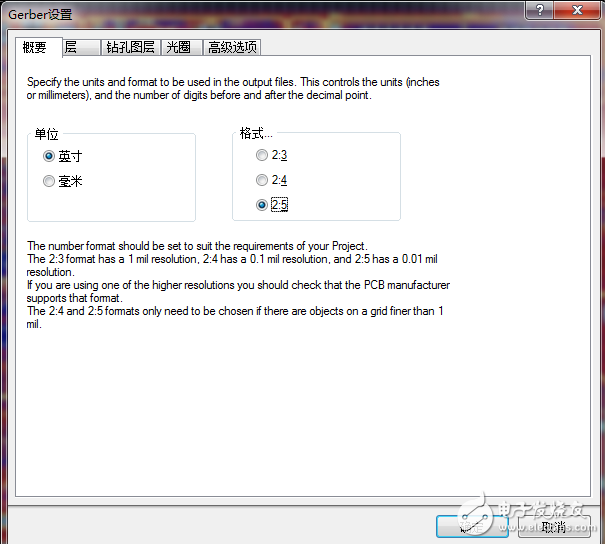

一、1、畫好PCB文件，在PCB文件環境中，點擊左上角文件（Files）-》制造輸出（Fabrication Outputs）-》Gerber Files，進入Gerber設置界面。
pcb
