發視頻資料介紹
初學實際案例。

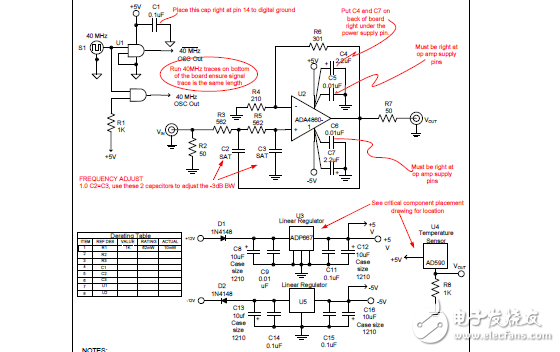

原理圖
?良好的布局要以出色的原理圖為基礎！
?原理圖就是PCB電路板的藍圖
?原理圖需要有流向和內容
?包括盡量多的信息
?包括容差和封裝尺寸的備注
?關鍵元件放置
?調諧或校準過程
?電路板堆疊
?受控線路阻抗
?散熱問題
?元件損耗和可靠性信息
信號路由
?電路板上存在多種不同的信號
?接地層和電源層有助于屏蔽
?微帶線、帶狀線
?隔離
?物理隔離
?減少長距離并行走線
?減少鄰近層的長距離走線
?在鄰近層上垂直走線
?保護環
?差分信號
印刷電路板
