基于 Altium Designer 16

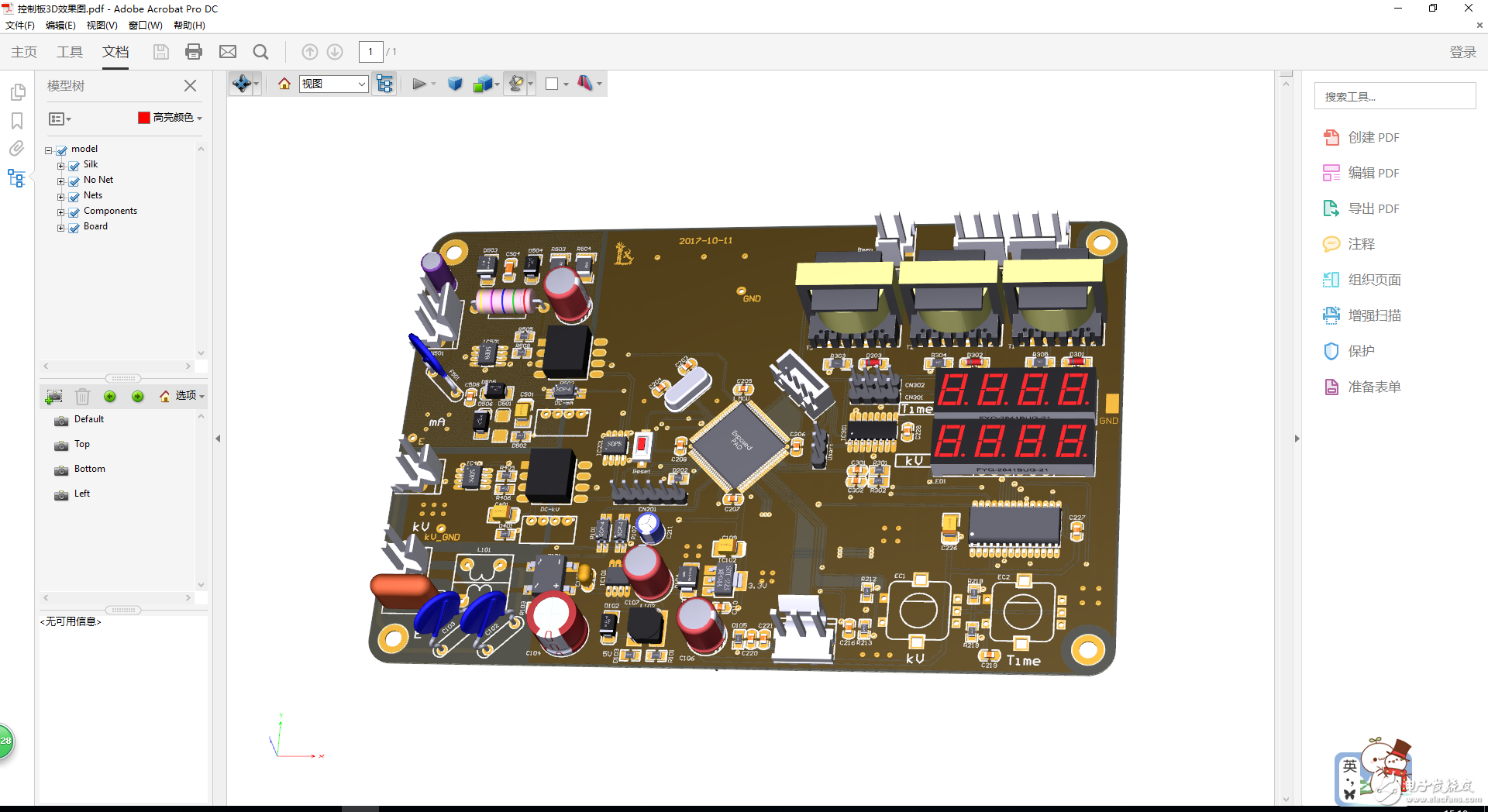

其實開始我也不搞什么3D封裝，偶然看到大神在網上曬，覺得挺好玩，我也弄了，事實證明 3D封裝除了曬出來裝逼之外還有一個比較重要的用途，就是看器件間擺放是否沖突，合不合理那你就個人定了。
有的器件確實挺煩人，特別是那種異形件，頭大腚小的，畫出來完全看不出來，結果往板子上焊的時候才發現多么坑爹，如果之前能知道實物的結果就可以避免好多因為封裝與實物不匹配帶來的問題
其實大家會發現我的3D封裝并不完全，確實是沒去花時間找，有的封裝還是從網上下載來的，有的封裝不準確，然后自己修改了。
最近正好又有活做，畫些封裝，我就把添加封裝的過程寫下來供大家參考
那么接下來進入主題：
首先我先用一個音響編碼器做實例
先畫一個元器件，然后畫一個PCB封裝，再按3進入3D模式查看實際封裝效果
音響編碼器

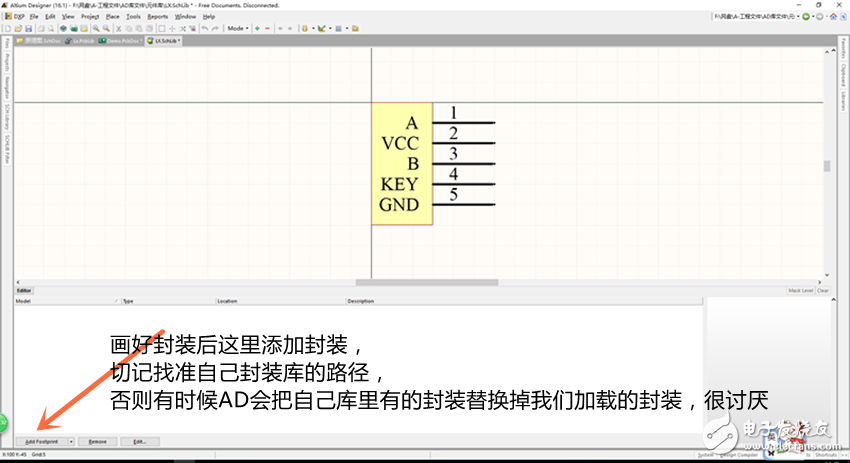

元器件
畫封裝
