發視頻基于protel的數字鐘雙面電路板設計及元器件與布局連線等知識的詳解
2017-11-28 |
rar |
1.2 MB |
次下載 |
免費
資料介紹
針對數字鐘雙面板設計較為復雜的問題，利用國內知名度最高、應用最廣泛的電路輔助設計軟件Protel dxp2004進行了電路板設計，本文提供了設計的一些方法和技巧，快速、準確地完成數字鐘雙面電路板的設計，采用雙面板設計，布線面積是同樣大小的單面板面積的兩倍，其布線可以在兩面間互相交錯，所以更節省空間。
自制元器件

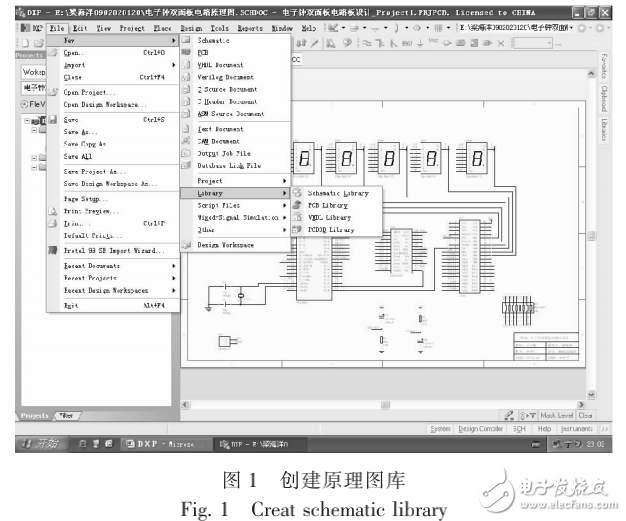

如圖1所示執行菜單命令新建一個原理網庫文件命名為clock．schlib，注意該文件也在項日中建立。在默認元件庫中找不到的元器件都需要自己繪制，電路中的集成塊UI、U2、U3都需要自己繪制。
