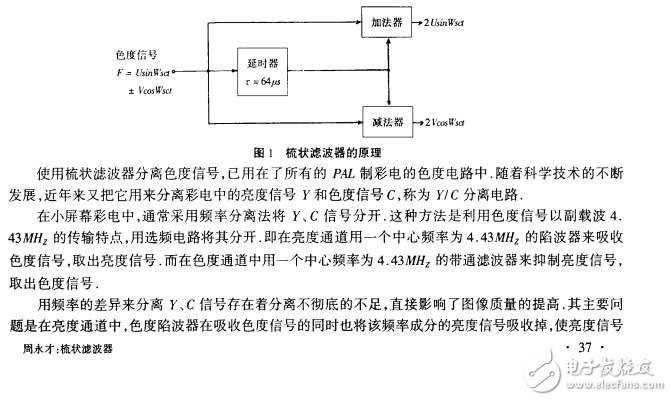

梳狀濾波器又 叫延 時解調器 。 和 其他濾波器一樣 ， 梳狀濾波器也 是 對有用 信號 進行選 擇 ， 濾 除不 用的其他 信號 。 但梳狀濾 波器 由于電路結構的特殊性 ， 其幅頻 傳輸特性具有不 連 續(xù)變 化 的梳 齒形 狀 ， 不 象其他濾 波器那樣其幅頻傳輸特性是 一條 連續(xù)變化的 曲線 。 這里先以 戶”乙（尸丙泛砧。 Al te ~ 如 n Li ne ）制的解調 為例子 ， 來看梳狀濾波器 的設計思路 。 尸聲掛碑制色度信號 的數學表 達式為 ： F = F。 士 凡 = us inw 二 ： 土 vco sw 二 t （l） 式中 u 為藍 色 的色差信號 ， V 為紅 色 的色差 信號 ， 。二 為載波 圓頻率 ， 。二 = 2 吠 ， 正 負號 表示 飛產 h 〕3側二 t 是逐 行倒相 的 。 由 （l） 式 得相鄰兩行 的色度信號各為 Us i n ： 。二 ‘ + Vco sw 二 t （ 2 ） Us inw 二 ： 一 Vco 二。 、 t （3 ） 可見 ， 相鄰兩行色 信號 相加可得 Z us inw 、 t ， 相鄰兩行色信號相 減可得 Z Vc o 欲 刁二 t 。 這 里得 到一 個啟示 ， 如 果能夠設置 一個裝置 ， 使上一 行 色信號輸 入后 ， 經過一 個行周期的 時 間延遲 再輸出 ， 與 下行信號 相加和 相減 ， 即可 得到 兩個色 度分量 Fu 和 凡 。 這 正是 梳狀濾 波 器的設計思 路 ， 其方框 圖如 圖 1 所示 。 圖 中色度 信號 F 經過玻璃超聲延 時線延長 一行 時 間（麟腳 ） ， 分別送到加法器 和減法器 ， 和后 一行信號 相 加和相減 ， 得到 Z F 。 和 Z F
