發視頻資料介紹

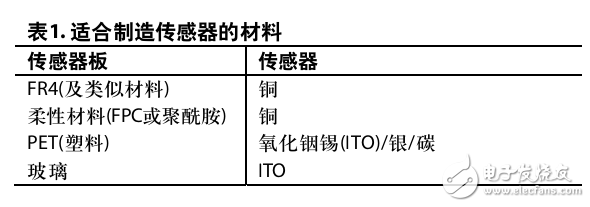

本應用筆記提供布局布線指南，協助用戶完成AD7147和AD7148 CapTouch?控制器的傳感器設計，包括如下內容：傳感器結構和PCB堆疊；通用布局布線指南；EMI和ESD敏感設計指南；以及將傳感器集成到最終設計的一些訣竅。AD7147和AD7148是用于單電極傳感器的電容-數字轉換器（CDC）。AD7147為13路電容輸入器件，AD7148則為8路輸入器件。AD7147設計用于電容傳感器，以實現按鈕、滾動條、滾輪和觸摸板等功能。AD7148則用于按鈕、滾動條和滾輪。適用于傳感器結構的材料任何標準PCB材料都適合電容傳感器設計，因而傳感器可以采用工業標準技術制造。表1所示為傳感器板和走線材料示例。

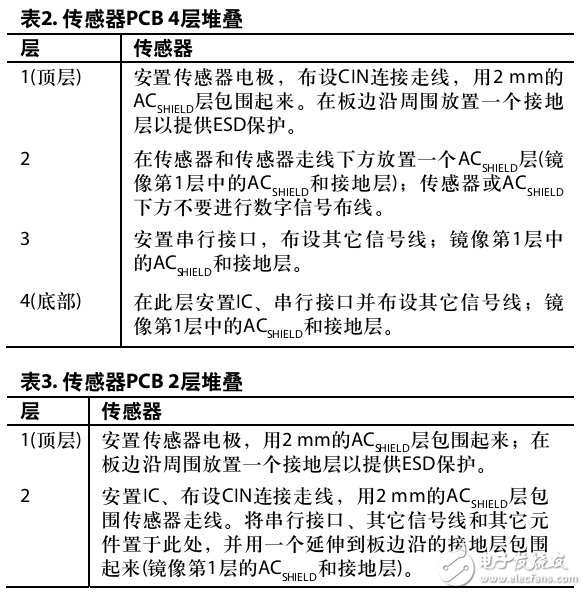

傳感器PCB堆疊傳感器應位于PCB的頂層。各傳感器通過CIN輸入引腳連接到AD7147或AD7148。在傳感器和PCB所有層上的傳感器走線周圍放置一個ACSHIELD層。推薦使用表2中的堆疊，以確保PCB上其它信號中的噪聲不會交叉耦合到傳感器。表3中的堆疊只能在以下情況下使用：PCB上有足夠的空間可用，確保傳感器或傳感器走線下方不會出現交叉布線。
