DSP 陣列板采用兩片 ADI 公司的 TS201 浮點型 DSP 作為
處理核心，和一片 CYCLONE II 系列 EP2C35 FPGA 作為計算
處理陣列對外擴展的控制部件 ， 它一方面實現處理陣列的
CLUSTER BUS 和 CPCI 背板的 PCI 總線之間的轉接（與 9054
協作），另一方面實現 Link PORT 和百兆網口之間的異步通訊，
基于此，對外提供標準 CPCI 總線接口，可與 CPCI 外圍總線模
塊配合使用，對外提供一個 100M 以太網。 同時板載 SDRAM 和
Flash 存儲設備，整板可持續對外提供強大的定點和浮點運算能
力，可應用于持續、高強度的復雜運算場合，尤其是典型數字信

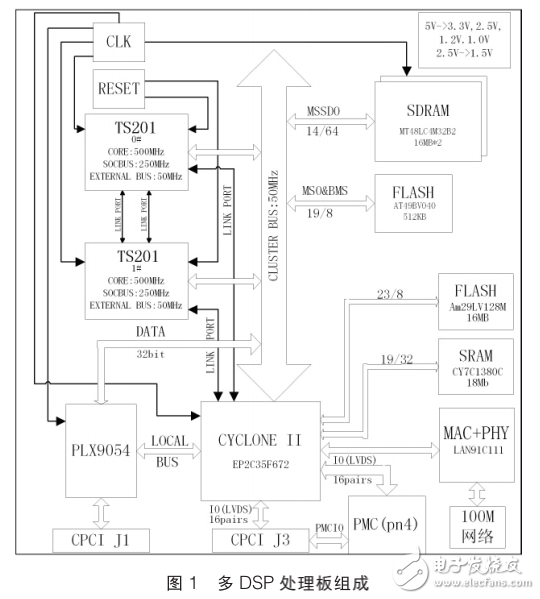

號處理算法。 其組成見圖 1。
TS201 的外部接口功能并不豐富，只有 ADI 公司自定義的
CLUSTER BUS 和 Link 口，這兩種接口的帶寬能達到 5GB ／ S，
為增強其外部接口的通用性，本設計考慮將 CLUSTER BUS 轉
換為 PCI 總線，將 Link 口轉換成 100M 以太網口。
