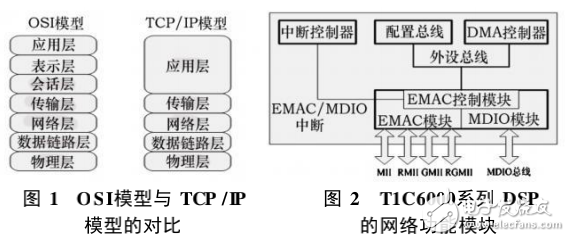

EMAC 控制模塊是 DSP核與 EMAC 模塊和 MD IO 模塊之間的接口， 它包含能有效使用 DSP 存儲器必需的組件， EMAC控制模塊控制網絡模塊的復位、中斷和存儲器接口的優先權。EMAC 控制模塊內部具有 8k的隨機存儲器用來保存信息包的緩沖描述符。MDIO 模塊的全稱是數據輸入輸出管理模塊 （ M anagem en tData Input / Output Module）， 它通過雙總線， 采用滿足 802. 3規范的串行接口控制器對以太網的物理層進行監視和控制。主機軟件通過 MDIO 模塊來配置每個基于 EMAC 模塊的物理層自適應參數、檢索自適應參數的值， 并且配置使 EMAC 模塊正常運作的參數。概括地說， MD IO 模塊負責管理與 EMAC 相連的所有 PHY 芯片， 包括對 PHY 芯片進行枚舉、配置和器件狀態檢測等。EMAC 模塊的全稱是以太網媒體訪問控制模塊 （ E therne tM ed ia Access ControllerM odu le） ， 它提供 DSP 核與網絡之間的高效接口， 負責以太網數據的接收和發送。 EMAC 模塊支持10M b /s和 100M b /s模式， 能工作在半雙工或全雙工模式下; 支持 1000M b /s模式， 工作在全雙工模式下; 同時具有硬件流控制及服務質量保證 （ QOS）支持。它實現了 IEEE802. 3 標準的以太網 MAC 層協議功能; 將從上層協議棧傳遞來的數據打包成符合 IEEE802. 3 標準的以太網數據包， 并從收到的以太網數據包中剝離出載荷數據， 提供給上層協議棧進行分析和處理。此外， EMAC 模塊提供了 M II、RM II、GM II和 RGM II接口，能夠與符合 IEEE802. 3 標準的片外 PHY 芯片實現無縫連
