?在進行車輛裝備的檢查、維護和修理過程中，由于現有的外部電源體積和重量較大且移動困難，給實際的檢修和維護保養工作帶來了不少困難。因此，研制一種功率大、重量輕的多功能車輛維修電源是裝備保障的迫切要求。本文詳細介紹了基于DSP2407芯片的多功能電源控制系統的設計。該系統主要是將焊接、焊割、充電、起動、穩壓供電等功能設備的電源部分進行集成化設計，通過數據采集、脈寬調制和數字PID調節等技術實現對電源輸出的實時控制。
電源總體方案
多功能電源集成了焊接、焊割、充電、起動、穩壓供電五種供電功能。電源控制系統主要由功率主電路、DSP控制回路以及其他輔助電路組成。系統原理圖如圖1所示。

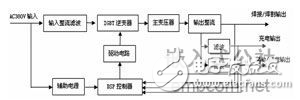

圖1 多功能電源系統框圖
控制系統的硬件設計
1功率主電路
功率主電路包括輸入整流濾波電路、IGBT逆變電路、高頻變壓器、輸出整流濾波電路，如圖2所示。

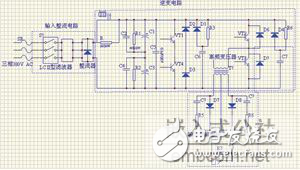

圖2 功率主電路原理圖
輸入整流濾波電路包括：熔斷器SR、三相轉換開關K、三相橋整流器D0、合閘浪涌限制電路（主回路軟啟動電路）及濾波電路。主回路軟啟動電路的作用是為了防止在合閘瞬間造成：（1）電源開關接點熔斷；（2）輸入保險絲熔斷；（3）對其他相鄰電路產生干擾；（4）惡化電容器和整流器的性能。
電源總體方案
多功能電源集成了焊接、焊割、充電、起動、穩壓供電五種供電功能。電源控制系統主要由功率主電路、DSP控制回路以及其他輔助電路組成。系統原理圖如圖1所示。
圖1 多功能電源系統框圖
控制系統的硬件設計
1功率主電路
功率主電路包括輸入整流濾波電路、IGBT逆變電路、高頻變壓器、輸出整流濾波電路，如圖2所示。
圖2 功率主電路原理圖
輸入整流濾波電路包括：熔斷器SR、三相轉換開關K、三相橋整流器D0、合閘浪涌限制電路（主回路軟啟動電路）及濾波電路。主回路軟啟動電路的作用是為了防止在合閘瞬間造成：（1）電源開關接點熔斷；（2）輸入保險絲熔斷；（3）對其他相鄰電路產生干擾；（4）惡化電容器和整流器的性能。
