1 引言
　　目前，TI公司的TMS320C6713B已經在生化分析儀器中廣泛實用。其運算速度快、精度高。使其在?；治鰞x中具有獨特的優勢。其改進的哈佛結構、先進的多總線和多級流水線機制、專用的硬件乘法器、高效的指令集，使其易于嵌入信號濾波、信息融合算法，而不會犧牲其實時性。TMS320C6713B的速度快、精度高、體積小、成本低、開發周期短、可靠性高以及抗干擾能力強等優點，可以滿足生化分析儀對硬件系統的要求。
　　TMS320C6000系列數字信號處理器（DSP）是TMS320 DSP家族的重要系列。該系列DSP芯片具有定點和浮點兩種，其中，TMS320C62x和TMS320C64x為定點系列，而TMS320C67x為浮點系列。目前，TMs320c6000系列數字信號處理器均無程序存儲器，必須進行擴展，才能用于生化分析儀。
　　2 DSP芯片TMS320C6713B
　　TMS320C6713B是r11公司推出的高性能浮點數字信號處理器，采用先進的超長指令字（VLIW）結構，最高時鐘頻率可達300MHz，每個時鐘周期可以執行8條32位指令。該芯片可以方便地與SDRAM，SBSRAM，SRMA，ROM和FLASH相連接。由于該DSP速度快，精度高，所以該DSP廣泛用于分析儀器、語音信號處理、各種計算模塊等。
　　TMS320C6713B還具有兩個12C接口、主機并行接口（HPI）、兩個多通道音頻串行口（MeASPs）、兩個多通道緩沖串行口等。可以方便的與外部器件接口。由于其內部RAM（256K）空問較大，所以作為一般的應用，不必外擴RAM。
　　TMS320C6713B具有三種引導（啟動）方式：
　　HD［4：3］=00：HPI引導／仿真引導
　　HD［4：3］=01：CE1空間8位寬，異步外部ROM引導，默認時序（默認模式）
　　HD［4：3］=10：CE1空間16位寬，異步外部ROM引導，默認時序
　　HD［4：3］=11：CE1空間32位寬，異步外部ROM引導。默認時序
　　3 FLASH芯片SST39VF800A的特點及功能
　　

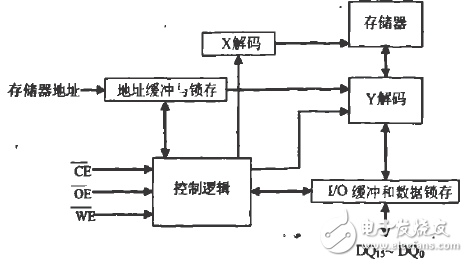

　　圖1 SST39VF800A的功能模塊框圖
　　SST39VF800A為1M字節的16位FLASH。具有如下特點：
　　·單電源寬范圍輸入電壓，電源的電壓范圍為2．7．3．6V。
　　·重復擦寫周期可達lO萬次。數據可以保存100年以上。
　　·低功耗．典型頻率值為14MI“Iz，工作模式電流的典型值為9毫安，休眠模式電流的典型值為3微安。
　　·快速讀訪問時間為70納秒。
　　·具有地址和數據鎖存的功能。
　　SST39VF800A功能框圖如圖1所示。
　　SST39VF800A的地址線只有20根。數據線16根。CE為L(zhǎng)OAD—START（_text_ld_B伽t），片選端，低電平有效。OE為輸出使能端，低電平有效。WE為寫使能端，低電平有效。
　　4 TMS320C6713B與SST39VF800A的接口電路

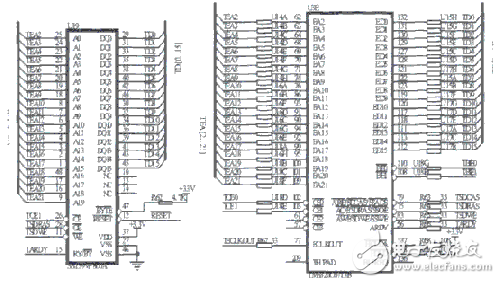

　　MS320C6713B與SST39VFSOOA的接口電路如圖2所示。其中，地址總線TE［2：21］和數據總線TD［O：15］分別與DSP的地址總線EA［2：2l］和數據總線ED［0：15］相連接。TESRAS與DSP的SDRAS相連，TSDRAS與DSP的SDRAS相連。由于TMS320C6 713B的外部程序引導只能從HPl或CEl空間，所以將外部FLASH映射到CE1空間，將CE與DSP的CEl引腳相連。復位信號與DSP的復位端相連，通過復位芯片TPS3823產生。電路板實物圖如圖3所示。
