CPLD（Complex programmable Logic Device，復雜可編程邏輯器件）是在傳統的PAL、GAL基礎上發展而來的，具有多種工作方式和高集成、高速、高可靠性等明顯的特點。
　　在超高速領域和實時測控方面有非常廣泛的應用，日前的CPLD普遍基于E2PROM和Flash電可擦除技術，可實現100次以上擦寫循環。
　　CPLD選擇及其擴展模塊的設計
　　由于TMS320LF2407A是3.3v電平供電的，所以CPLD我們也選擇3.3v電平供電的XL型號。XC95144XL是Xilinx公司XC9500系列的一種。它的性能指標為；IO口可配置為3.3v或5v操作。所有輸出都提供24mA驅動能力；XC295144XL有100個宏單元、3200個可用門和144個寄存器；實現在系統編程，所有器件都支持IEEE1149（JTAG）邊界掃描，最小編程/擦除周期為10000次。
　　其中，DSP（Digital Signal Processor）與CPLD的連接是通過DSP的外部存儲器接口實現的。我們通過/IS管腳將其擴展到外部I/O空間，數據總線的高8位和地址總線的低8位與CPLD相連，并且我們將DSP的CLKOUT引腳與CPLD的IO/GCK2連接，為CPLD提供時鐘源，由干CLKOUT輸出的頻率非常高，所以DSP與CPLD的連線應該盡量短，而且要做一些抗干擾的處理，XINT2是DSP的中斷引腳，它的作用是當CPLD確定鍵盤按鍵的數值后，利用中斷將鍵值傳送到DSP中。

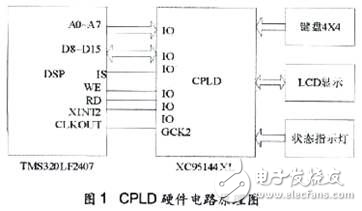

　　CPLD硬件結構設計如圖所示
　　
　　CPLD的設計主要是利用CPLD對鍵盤、液晶和各種狀態指示燈進行控制。由于TMS320LF2407A的I/O管腳和各種特殊功能是復用的，如果將鍵盤、LCD顯示以及各種狀態指示燈直接和DSP相連的話，這將造成它的極大浪費，所以我們在它們中間用CPLD作為橋梁。
　　另一更為重要的原因是鍵盤和LCD顯示是在一個相對較低的速度下實現的，這對于高速數據處理的DSP來說是無法接受的，我們設計的主要用意是：
　　對于LCD顯示，我們將DSP中的數據發送到CPLD，然后DSP去做其他的事情，而后續顯示的任務由CPLD完成，CPLD將在LCD允許的速度下對其進行操作即可達到顯示目的。
　　對于鍵盤，我們將鍵盤的各種處理進行完之后通過中斷來通知DSP，然后DSP進行取數操作，這樣的話并不會影響到整個系統的運行速度。 function ImgZoom（Id）//重新設置圖片大小 防止撐破表格 { var w = $（Id）.width; var m = 650; if（w
　　液晶顯示模塊硬件設計
　　由于LCD具有低功耗、體積小、質量輕、超薄等諸多其他顯示器無法比擬的優點，它廣泛用干各種智能型儀器和低功耗電子產品中。對于數據采集系統來說，液晶顯示模塊主要功能是顯示系統的采樣速率及試樣所受的應力值。為了解決快速DSP和慢速外設之問接口的問題，根據上述分析系統采用了以CPLD為橋梁的液晶顯示模塊。其主要的工作流程是：DSP把顯示的數據送給CPLD，然后DSP去做其他的事情，而后續顯示的任務將在LCD允許的速度下得到顯示。
　　液晶顯示模塊選擇
　　數顯液晶模塊：這是一種由段型液晶顯示器件與專用的集成電路組裝成一體的功能部什，只能顯示數字和一些標識符號。
　　液晶點陣字符模塊：它由點陣字符液晶顯示器件和專用的行列驅動器及必要的連接件、結構件裝配而成，可以顯示數字和西文字符，一般本身具有字符發生器。這種模塊的點陣排列是由5×7成5 x 8，5×1的一組像素點陣排列而成的。每組為一位，每位間有一點間隔，每行間也有一點的間隔，所以不能顯示圖形。
　　直剪儀數據采集系統的顯示特點是不僅能顯示模擬拉剪的過程，也要能顯示中文、西文操作菜單和各種測量數據，所以以上兩種液晶顯示模塊均不符合本儀器的顯示要求。
