1 引言
　　在現代高性能DSP芯片設計中，鎖相環（PLL）被廣泛用作片內時鐘發生器，實現相位同步及時鐘倍頻。壓控振蕩器（VCO）作為PLL電路的關鍵模塊，其性能將直接決定PLL的整體工作質量。目前，在CMOS工藝中實現的VCO主要有兩大類：LC壓控振蕩器和環形壓控振蕩器。其中LC壓控振蕩器具有較低的相位噪聲和較低的功耗，但需要采用片上集成電感，因而占用很大的芯片面積，且調諧范圍較小。而CMOS環形振蕩器有著頻率調節范圍大，芯片面積小，制造工藝簡單等優點，且可以通過調整振蕩器的級數，方便的獲得不同相位的一系列時鐘，因此在系統芯片（SOC）中有著更為廣泛的應用。
　　本文提出了一種采用四級延遲單元的CMOS環形壓控振蕩器，每級采用調節電流源大小，改變電容放電速度的方式，在方便的提供正交輸出時鐘的同時，具有2MHz至90MHz頻率調節范圍以及較低的功耗，可滿足DSP芯片時鐘系統的應用要求。
　　2 VCO電路設計
　　在鎖相環系統中VCO的作用是根據不同的控制電壓．輸出相應振蕩頻率的波形，并將其輸入至分頻器，從而反饋到輸入端。因此理想的VCO其特性函數應為：
　　
　　其中Kvco為常數，表示電路的靈敏度。而實際的VCO調節特性表現出非線性，也就是Kvco不是常數，這種非線性使鎖相環的穩定性退化，因此我們希望在盡可能寬的頻率調節范圍內Kvco的變化最小。
　　2．1 整體電路結構
　　壓控環形振蕩電路的整體結構框圖如圖1所示，整個環路由四級延遲單元構成，每級延遲為TD，其中前三級電路接成反相的，最后一級電路正相連接，因此電路不會被鎖定，且每級振蕩電路的輸出時鐘相移為45°。
　　
　　圖1 壓控環形振蕩器的整體結構框圖
　　這里，V是電荷泵的輸出電壓經低通環路濾波器去除高頻成分后的直流分量，用來控制每級延遲單元的延遲時間。Venable是來自外部控制電路的使能信號，當Venable為低電平時每級差分輸出的兩端均為“0”，此時整個VCO電路關閉，停止振蕩；當Venable為高電平，電路正常工作時，環路在連續的電壓結點之閘以的延遲振蕩，產生的振蕩周期為8TD。只要在輸入電壓和延遲時間TD之問建立起線形的關系，輸出信號的頻率F∝1/TD，就能夠?qū)崿F(xiàn)VCO所需的輸入電壓和輸出頻率之間的線性關系。
　　2．2單元電路設計

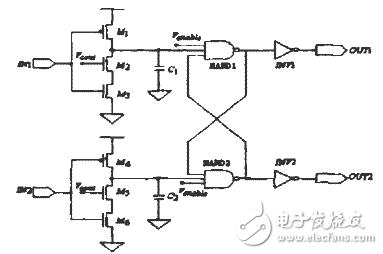

　　振蕩器延遲單元的電路結構如圖2所示，電路采用RS觸發結構來產生差分輸出的信號，這在消除靜態功耗的同時，具有較好的抗噪聲性能。圖中的M1管和M4管分別提供對電容C1和C2充電時的電流。M2管和M5管作為電流源提供電容放電時的電流，其電流大小隨控制電壓V而改變，從而實現對電容放電速度的調節。另外，電容C1和C2是用源漏端接地的NMOS管制成的MOS柵氧電容，具有很高的單位面積電容值，以及較好的精度。
　　
　　圖2 延遲單元電路圖
