在以DSP為核心的數字信號處理系統中，通常將可執行代碼存放在非易失性存儲器，在系統加電或復位時通過DSP的引導加載（Boot Loader）機制將該轉換到高速存儲器中執行。AD公司出品的ADSP SHARC系列DSP內部的非易失性存儲器因其資源有限，必須在外部加以擴展。FLASH存儲器具有容量大、單電源供電和可在線編程的特點，是一種非常理想的存儲器。
　　若采用燒錄器對FLASH存儲器進行編程，則在修改程序時必須拔插器件，而某些表貼封裝（如PLCC封裝和TSOP封裝）的器件又需要專用的轉接插座，這使得程序的調試和參數的修改非常繁瑣，而且容易對器件造成物理損傷。采用在線編程的方式對FLASH存儲器進行操作，可以克服上述問題，為調試者提供了極大的方便。本文以ADSP-21065L外部擴展的FLASH存儲器AT29LV020為對象，在Visual DSP++3.5環境中通過JTAG仿真器運行一段程序，將可引導代碼在線燒錄到FLASH中，并實現系統的引導。
　　1 在線編程與引導系統
　　本系統以ADSP-21065L及外部的FLASH存儲器AT29LV020為核心，由DSP控制FLASH存儲器的擦除和讀寫。
　　AT29LV020是用單電源3.3V供電的低功耗FLASH存儲器，容量是MB（256K×8），8位數據總線，18位地址總線。該芯片以扇區（SECTOR）為基本的編程單元，共有1024個扇區，每個扇區包含256個字節。芯片的存儲空間中包含兩個引導區，分別是最低8K（0x00000～0x01FFF）和最高8位（0x3E000～0x3FFFF）的引導區。

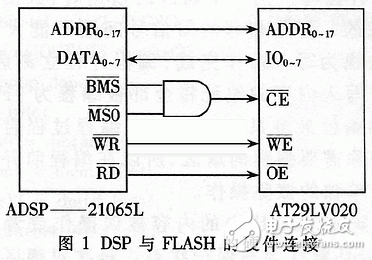

　　系統引導時，DSP將FLASH作為普通的外部數據存儲器，通過DMA方式訪問。ADSP-21065L的外部地址空間為0x00020000～0x03FFFFFF。FLASH的物理地址（ADD）對于DSP來說就是（0x0002000+ADD）。整片AT239LV020占據ADSP-21065L的外部地址空間范圍為0x00020000～0x0005FFFF，這段空間屬于Bank0。訪問該段空間時，DSP引腳MS0有效。引導時，DSP引腳BMS有效。所以，使用MS0和BMS的組合作為FLASH的片選信號。DSP與FLASH的連接如圖1所示。
　　
　　2 DSP可引導文件的創建
　　在線編程的過程如下：
　　（1） 創建一個適合FLASH存儲器的引導程序文件A；
　　（2） 在Visual DSP++3.5環境中編寫一個FLASH的操作程序，創建一個可執行的“.DXE”文件B；
　?。?） 通過基于JTAG的Emulator將B下載到DSP中執行，將A文件寫入FLASH中。
　　下面介紹如何在Visual DSP++3.5的開發環境中有建一個可以引導的文件。該文件就是通過JTAG寫入FLASH中的目標文件。具體步驟如下：
　?。?） 創建一個將要寫入FLASH的源程序，在Visual DSP++環境中直接通過Emulator下載到DSP中執行，驗證程序的正確性。
　　（2） 打開菜單Droject→Project Ontions…， 在Project標簽的頁面里，選擇Type為Loader File；在Load標簽的頁面里，選擇Boot Mode為Prom，選擇Boot Format為ASCII， 并為將要創建的.LDR文件指定名稱。
　?。?） 重新編譯工程，在工程目錄中得 到一個載入文件*.LDR。
　　至此，一個可引導的文件就創建成功了。文件文件的格式如下：
　　
　　該文件有n行，每行為一個雙字節的16進制數?？紤]到FLASH的數據總線是8位，在寫入之前，必須將每行分成兩個單字節的16進制數。
