針對逆變電源輸出電壓波形畸變并且在大功率負載下輸出電壓掉壓嚴重的問題， 提出了采用電壓有效值外環、電容電壓環和電感電流內環的三環控制策略， 選用 TI公司的 DSP TM S320F2812芯片實現了三環的控制算法， 并且給出了程序流程圖以及逆變電源的詳細設計過程。在理論分析和仿真的基礎上設計了一臺采用單極性倍頻 SPWM 調制的 6 kVA /50 H z/220 V 逆變器， 并進行了實驗。實驗結果顯示， 所采用的三環數字化控制方案能達到逆變電源帶大功率負載 條件下較優的動態、穩態特性。
逆變系統

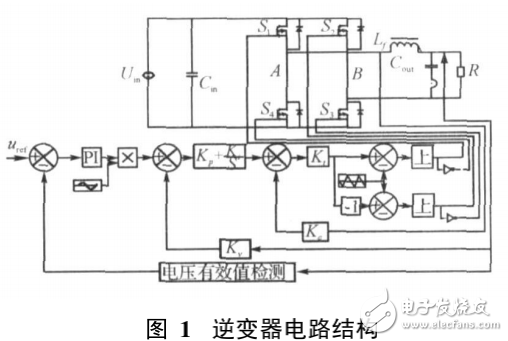

單相全橋逆變器的主電路結構，如圖 1所示。采用了單極性倍頻 SPWM 調制技術，可以在不增加開關損耗的情況下將諧波頻率提高一倍，大大減小了輸出濾波器的體積。采用了瞬時電壓環、瞬時電流環和電壓有效值外環的三環控制策略， 電感電流瞬時值反饋環是內環，電容電壓瞬時值是外環，電容電壓有效值反饋環是第三環，有效值反饋控制用來改變電壓瞬時值反饋環的正弦波給定幅值，三環控制很好地解決了 隨著負載的增加，輸出電壓幅值下降 的問題。
