TFT顯示器的設計

　　顯示技術以光速向前移動。多年來，即使是精密的設備也使用數字和字母數字顯示技術、按鈕和LED。

　　隨著大規模生產、制造改進和競爭，薄膜晶體管（TFT）顯示器的價格大幅下降，同時性能顯著提高。它們是事實上的標準，它不僅是預期的，它還要求任何現代用戶界面都是全彩的、明亮的背光、觸摸敏感的，并且具有高的視頻速度和良好的視角。

　　雖然簡單的低成本8位微控制器可以很容易地處理多路復用7和14段LED和字母數字液晶顯示器，內存，處理器速度和外設資源驅動TFT是比大多數最溫和的微控制器可以處理。因此，需要專用的控制器芯片、嵌入式模塊，或者更快、更密集、更精簡的處理器架構。

　　本文著眼于使優秀的MCU成為T(mén)FT接口的因素。這包括內存深度和架構、分頁、數據傳輸、信令電平、接口和芯片外圍設備，以便在選擇TFT應用程序的微控制器時尋找。它檢查T(mén)FT技術和目前的產品，你的設計將需要驅動。它還研究了一些為彩色TFT顯示器提供本地支持的微控制器，著眼于它們的技術、特性、權衡和局限性。所有顯示器、控制器、驅動器、變頻器、和開發工具，本文中提到的可從Digi-Key公司。

　　The technology

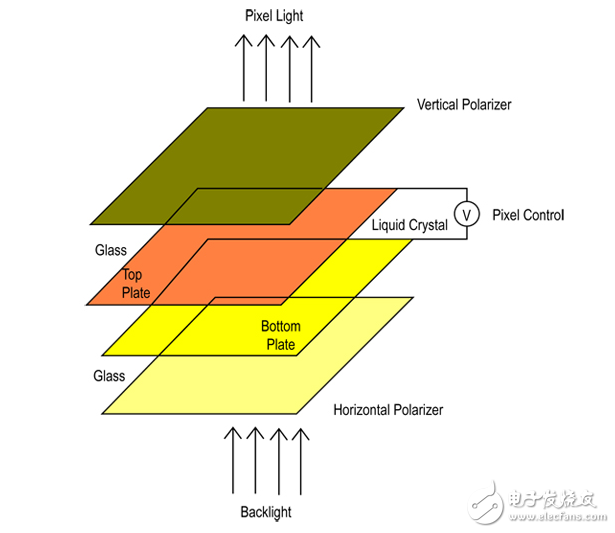

　　TFT displays are a type of liquid crystal display in which the transistor controlling the pixel’s crystal is etched into a layer of amorphous silicon deposited on the glass （see Figure 1）。 As in an IC process， very small transistors are geometrically formed. The small size of the transistor means it will not significantly attenuate the light passing through.
