白光led的熒光薄膜轉(zhuǎn)換

　　現(xiàn)有的白光LED技術(shù)是由藍色LED和黃色熒光粉組合而成的。當從LED發(fā)出的藍光與熒光燈發(fā)出的黃色光混合時，白光就會被察覺。

　　在這種裝置中，重要的是輸出光的顏色是均勻的，并且顏色在不同的設備之間是一致的。一種常規(guī)的磷光體分配方法通常用于制造該裝置，其中環(huán)氧漿料中的磷光體直接分配到LED芯片的頂部。

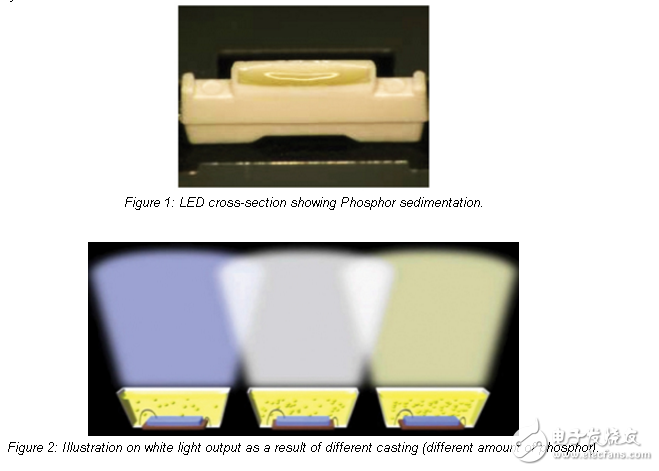

　　在生產(chǎn)過程中精確分配一致量的熒光粉的困難得到了廣泛的承認。此外，還有兩種現(xiàn)象發(fā)生在配藥過程之后。首先，熒光粉在固化之前會隨著時間的推移而沉降（見圖1）。其次，封裝材料也會收縮，導致在完全固化之前不同的鑄造高度。這兩個變化引起LED和磷光體之間顯著的相互作用。鑄件高度越高，熒光粉的數(shù)量就越高，因為熒光粉轉(zhuǎn)換的藍光越多，白光就越黃。在更多熒光粉沉淀到底部的情況下，可見藍白色光（見圖2）。最終結(jié)果是從一個設備到另一個設備的非均勻顏色輸出，從而導致在白色LED的色度圖的軸線上有寬的顏色散布。

　　The film-based method helps minimize the color spread of a white LED， thus improving manufacturing yield and reducing product cost. In the prior method， the color spread spans as much as 0.04 along the axes of the chromaticity chart， while the film-based method is able to reduce the spread to less than 0.02. （Please refer to the experimental results in Figure 9）.
