發視頻資料介紹
1 故障機理分析

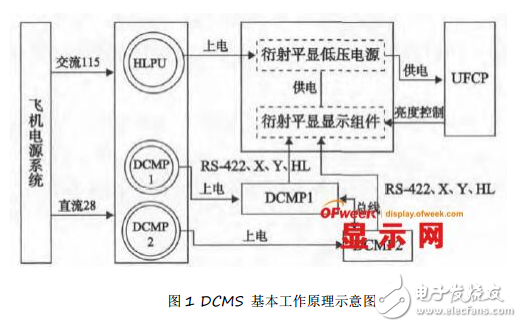

某型平顯是某型飛機航電系統顯控分系統（ 簡稱 DCMS） 的外場可更換單元 （ LRU） ，包括顯示組件和低壓電源兩部分，與機上電源系統、兩臺顯控處理機（ 分別簡稱 DCMP1 和 DCMP2） 以及正前方控制板（ 簡稱 UFCP） 有交聯關系，如圖 1 所示
飛機電源系統同時給衍射平顯和 DCMP 供電。平顯上電后，高壓電源開始工作，為平顯的 CRT 各陽極提供電壓； DCMP 上電后，產生平顯所需顯示信息（ 偏轉信號 X、Y 和輝亮信號 HL） 。顯控分系統中有兩臺 DCMP，系統啟動后其中一臺 DCMP 作為主機（ 總線控制器） ，另外一臺作為從機（ 備份機） 。當主機 DCMP 發生故障時，雙機切換，由從機實施主機的功能，作為系統的總線控制器使用。
2 故障分析及定位
根據上述的基本原理可以得出，造成 CRT 燒蝕的根本原因只可能有兩種情況： 一是 CRT 已經加上高壓而 DCMP 未提供偏轉信號，二是偏轉信號偏轉速率慢，造成電子束在某一點上停留時間長。
