最近在網上看到問的最多的問題是：我用的LED燈為什么關了還有微光？今天在這里給大家分析下，分析錯了還請大家輕拍磚。

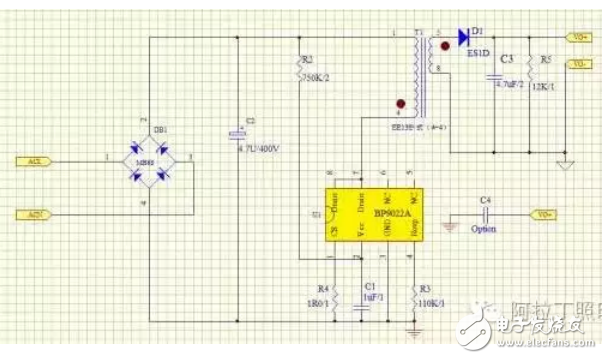

我先上一張一般室內用球泡燈的LED驅動電源的原理圖（當然每個廠家的用的方案不一樣原理圖也有點區別，但是大同小異）：
電路很簡單，左邊輸入右邊輸出。為什么會產生微光呢，那就是跟C2和C3電容有關了。當我們把開關關閉的時候C2和C3電容里面還有一部分儲存的電能要釋放出去，往哪里走呢？
看圖就知道C2的電能會經過R2到VCC繼續維持芯片工作一段時間，所以有的人會看到關燈時候會看到燈閃一下C2里的電能釋放完后熄滅或者微光就是這個原因；C3的電能是不可能經過D1反流過去的只有向輸出端VO+留出去，有的人會說怎么經過R5呀？這里R5阻值太大了相當于斷路，電流只會選擇低阻值的線路流走，這就導致了后面LED燈珠的微亮。
解決辦法就是在VO+和VO-之間并聯一個幾百歐的電阻把C3電容里面的能量消耗完就好了。
這里再談下頻閃問題，下面兩個圖一個是無頻閃輸出波形，一個是有頻閃輸出波形：
