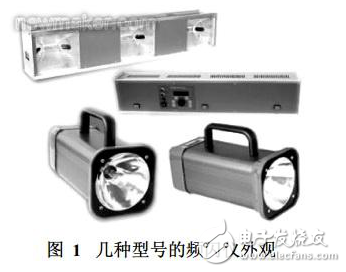

頻閃燈也叫頻閃靜像儀或轉速計 ，是能夠使作振動、 高速旋轉或周期運動構件變成“ 靜止不動 ” 構件的一種光學測量裝置。PS系列頻閃燈外觀如圖 1所示。

　　頻閃燈本身可以發出短暫又頻密的閃光，當調節頻閃燈的閃動頻率，使其與被測物的轉動或運動速度接近或同步時，被測物雖然高速運動著，但看上去卻是緩慢運動或相對靜止，這種視覺暫留現象使人目測就能輕易觀測到高速運動物體的表面質量與運行狀況 ，而頻閃燈的閃光速度即為被檢測物體（例如：馬達 ）轉速和運動頻率 （印刷袋 ） ，亦可以利用頻閃燈分析物體振動情況、 高速移動物體的動作以及高速攝影等。利用頻閃燈觀測檢驗技術在歐美已廣泛使用 ，隨著我國經濟的高速發展，越來越多的行業開始使用頻閃燈來幫助解決產品質量檢驗問題。

　　1 頻閃儀構成和工作原理

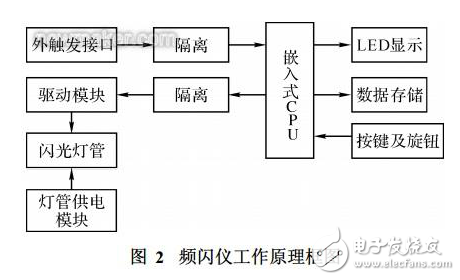

　　頻閃燈的工作原理是根據設定的頻率或根據外觸發頻率來控制閃光燈的閃爍頻率 ，作為一個完整的系統包括人機顯示界面、調節和功能選擇按鍵、閃光控制模塊、閃光燈供電模塊和外觸發自動跟蹤模塊等。頻閃儀的工作原理框圖 ，如圖 2所示。

　　在系統設計中 ，采用 LED數碼管作為人機顯示界面。LED顯示具有高亮、長壽命、控制方便等特點 ，只要保證驅動電路的可靠性 ，就可以保證人機界面的長期工作的穩定性。參數設定或功能選擇方面 ，采用高可靠性的歐姆龍輕觸按鍵和具有快速調節功能的旋轉編碼器作為數據輸入元件 ，配以合理的軟件來提高參數設定的速度和方便性。作為一個使用比較方便的產品 ，必須具有參數保存的功能 ，在這里采用了非易失性存儲器 ，存放頻率、工作模式等參數。
