隨著人們對家居安全性、便利性、舒適性、藝術性等居住環境要求的提高，及物聯網技術的發展，智能家居逐漸成為未來家居生活的發展方向。各家居的用戶界面也發生了巨大的變化，原來的指示燈、數碼管等家電顯示已不能滿足智能家居的要求，中小型LCD面板、觸摸彩色圖形顯示已成為必不可少的一部分。

　　LCD圖形顯示解決方案

　　目前LCD圖形顯示解決方案主要由CPU、圖形控制器和LCD屏組成。而作為系統的一部分的圖形控制器種類很多，如有集行、列驅動器和控制器于一體的、內置控制器型圖形液晶顯示驅動控制器；帶顯示存儲器的、內置控制器型圖形液晶顯示列驅動控制器；具有四個方向光標移動、更適合于作圖的外配控制器型液晶顯示模塊的控制器等。

　　然而，隨著對智能家居中圖形化嵌入式應用的需求越來越普遍，要求開發經濟高效的解決方案的呼聲也日益高漲。當今許多公司提供的解決方案包括一個附加的內部或外部圖形控制器作為系統的一部分，這可能使成本更高及設計更復雜。多數情況下，對于簡單的嵌入式圖形用戶界面，這些圖形控制器不是必需的，但也可能無法找到合適的解決方案。

　　Microchip提供的一項技術可利用一種日趨流行的低成本無控制器解決方法：32位PIC32單片機憑借其業界領先的性能，使用外設創建一個“虛擬”圖形控制器來進行圖形繪制，且不會占用大量CPU時間，可以直接驅動LCD，免除了外部圖形控制器的成本和復雜性（如圖1所示）。

　　圖1：PIC32單片機直接驅動LCD簡圖

　　PIC32 Graphic在智能家居的應用

　　硬件實現原理：一般來說，無控制器圖形系統需要以特定速率向顯示屏發送一幀的像素信息。刷新率通常為60Hz左右。要實現這一點，系統必須不斷向LCD面板發送幀數據。初看之下，該任務似乎會占用MCU中的大部分CPU時間。但是，對于含有用于數據傳輸?shù)闹苯哟鎯ζ髟L問（Direct Memory Access，DMA）外設的PIC32 MCU，情況則并非如此。

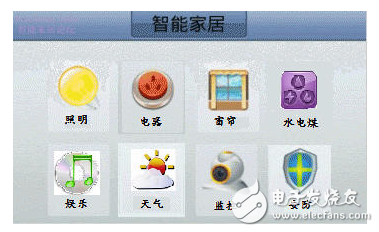

　　圖2：智能家居主顯示界面
