本應用說明描述了過電沖擊 （EOS） 事件，它們對 Cree XLamp LED 的影響，以及一些保護 XLamp LED，使其不受 EOS 損壞的簡單方法。簡單而言，過電沖擊就是 LED 上施加的電流超過該 LED 技術數據表中規定的最大電流。這與 EOS 事件的次數或持續時間長短無關，因?yàn)槿魏我淮?EOS 事件都可能導致 LED 損壞。這種損壞可以表現為器件立即失效，也可能在發生 EOS 事件后許久后才失效。
本應用說明假設電源或其它保護系統中已經實現了主保護電路，以防雷擊、電涌、功率串?dāng)_等引起的損壞，并著重介紹了二次保護電路如何在實踐中保護 LED 不受常見 EOS 事件的損壞。請注意本文檔不能作為關于二次保護電路的完整指導。
焊接線損壞

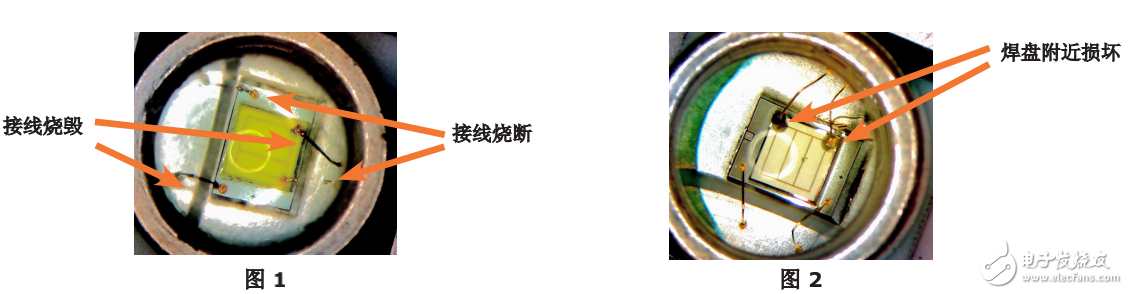

因 EOS 而導致的其中一種常見失效模式是 LED 封裝內部的焊接線受損，如下圖 1 所示。這種損壞通常表現為接線燒毀或燒斷。此外，EOS 事件還能導致靠近焊接線的其它材料損壞，例如密封材料或熒光體。
焊盤附近損壞
因 EOS 而導致的另一種常見失效模式是 LED 芯片本體靠近焊盤的位置受損，如下圖 2 所示。
