1 引 言
　　針對LED照明負載特點，目前非隔離式的恒流驅動電源的拓?fù)浣Y(jié)構基本上是BUCK降壓結構，傳統的方案是通過固定關斷時間來固定峰值電流，從而達到固定輸出電流的控制策略。本文將討論這種控制策略實現恒流的原理，分析這種開環控制策略的優缺點，和應用這種控制策略需要做的外圍補償，同時基于占空比半導體公司新產品DU2401芯片，介紹這種全新的閉環電流控制策略，詳細介紹這種控制策略如何突破性提高LED輸出電流精度，從開環到閉環是其本質的突破。
　　2 原理與設計
　　2.1 目前LED非隔離恒流驅動電流領域主流的控制策略

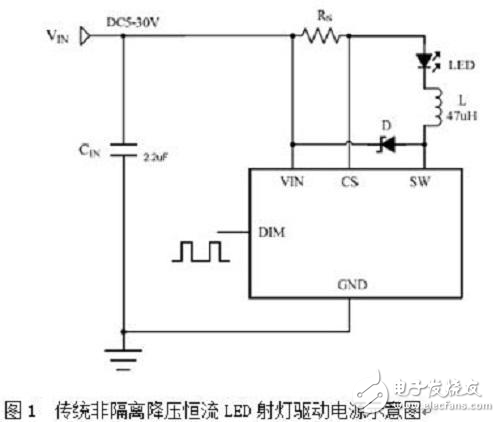

　　如圖1所示，電路是BUCK降壓結構，芯片控制的是MOSFET的源極，這是一種開環的恒流電流控制方式，控制原理如下：
　　芯片內部有兩個比較器，其比較參考電平分別為Vpk和Vvalley，與之比較的是Rs兩端的電壓。
　　Vin上電時，電感L和電流采樣電阻Rs的初始電流為零，LED輸出電流也為零。這時候，CS比較器的輸出為高，內部功率開關導通，SW的電位為低。電流通過電感L、電流采樣電阻Rs、LED和內部功率開關從Vin流到地，電流上升的斜率由Vin、電感L和LED壓降決定，在Rs上產生一個壓差Vcs， 當（Vin-Vcs） 》Vpk時，CS比較器的輸出變低，內部功率開關關斷，電流以另一個斜率流過電感L、電流采樣電阻Rs、LED和肖特基二極管D，當Vin-Vcs 《 Vvalley時，功率開關重新打開，這樣使得在LED上的平均電流為：Io=1/（2*Rs）*（Vpk+Vvalley）
　　
　　所以，這種開環的控制策略是，根據兩個比較電平參考電位Vpk和Vvalley，來設定電感電流的峰峰值，從而起到了設定輸出平均電流值的效果。
