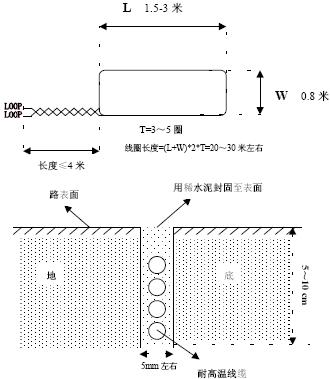

技術說明：線圈總長度應在20 ～ 30米左右，地感線應用橫截面大于等于0.5 平方毫米的耐高溫絕緣線；用切地機在堅硬水泥地面切槽，深度為 ５～１０ cm 左右，寬以切刻片厚度為準一般為5mm；然后將線一圈一圈放入槽中，再用水泥將槽封固，注意線不可浮出地面，在放入線圈時注意不要把線的絕緣層破壞，以免造成漏電或短路．引出線要雙絞在一起并行接入地感兩個LOOP 端，長度不能超過4米，每米中雙絞數不能少于30個．
