8.1  模擬接口概述
單片機的外部設備不一定都是數字式的，也經常會和模擬式的設備連接。
     例如單片機來控制溫度、壓力時，溫度和壓力都是連續變化的，都是模擬量，在單片機與外部環境通信的時候，就需要有一種轉換器來把模擬信號變?yōu)?a target='_blank' class='arckwlink_none'>數字信號，以便能夠輸送給單片機進行處理。而單片機送出的控制信號，也必須經過變換器變成模擬信號，才能為控制電路所接受。這種變換器就稱為數模(D／A)轉換器和模數(A／D)轉換器。
CPU與模擬外設之間的接口電路稱為模擬接口。
在這一章里將介紹單片機與 A／D及D／A轉換器接口，以及有關的應用。
8.2  DAC及其接口
一、DAC介紹：
1．DAC結構：DAC芯片上集成有D/A轉換電路和輔助電路。
2．DAC的參數：描述D／A轉換器性能的參數很多，主要有以下幾個：
分辨率(Resolution)
偏移誤差(OffsetError)
 線性度(Linearity)
精度(Accuracy)
轉換速度(ConvemionRate)
溫度靈敏度(TemperatureSensitivity)
二、典型DAC芯片及其接口
一、DAC介紹：
1．DAC結構：DAC芯片上集成有D/A轉換電路和輔助電路。
2．DAC的參數：描述D／A轉換器性能的參數很多，主要有以下幾個：
分辨率(Resolution)
偏移誤差(OffsetError)
 線性度(Linearity)
精度(Accuracy)
轉換速度(ConvemionRate)
溫度靈敏度(TemperatureSensitivity)
8.3  ADC及其接口

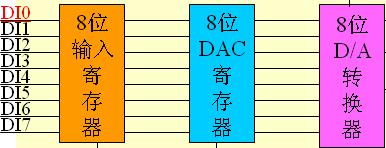

DAC 0832的結構
DAC 0832的引腳
DAC 0832的接口
DAC 0832的應用
DAC0832是CMOS工藝，雙列直插式20引腳。
① VCC電源可以在5-15V內變化。典型使用時用15V電源。
② AGND為模擬量地線，DGND為數字量地線，使用時，這兩個接地端應始終連在一起。
③ 參考電壓VREF接外部的標準電源，VREF一般可在+10V到—10V范圍內選用。
