發視頻資料介紹

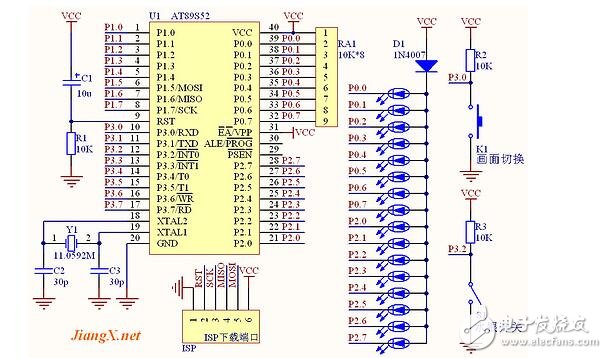

硬件電路如下圖（點擊可放大）。系統電源VCC為5V，下載程序和調試時一定要保證5V電壓，實際使用時用3節干電池串聯4.5V即可。AT89S52單片機作為控制器，在它的P0、P2口接有16只以共陽的方式連接的高亮度LED，由單片機輸出低電平點亮。P0口的上拉電阻RA1不能少。串在LED公共端的二極管D1會產生一定的壓降，用來保護LED，經實測LED點亮?xí)r兩端電壓為3V左右，在LED的安全承受范圍內。K1是畫面切換開關，用于切換顯示不同內容；S1為水銀開關。
水銀開關的作用：棒在搖動時，只能在朝某一方向搖動時顯示，否則會出現鏡像字或鏡像畫面，所以通過接一只水銀開關來控制，使搖搖棒從左向右搖動時將內容顯示出來。
搖搖棒
