單片機數碼管動態顯示
1．掌握LED數碼管顯示及其一般電路結構；
2．掌握LED動態顯示程序的一般設計方法。
一、 實驗內容
動態顯示，也稱為掃描顯示。顯示器由6個共陰極LED數碼管構成。單片機的P0口輸出顯示段碼，由一片74LS245輸出給LED管；由P1口輸出位碼，經74LS04輸出給LED顯示。
二、 實驗步驟

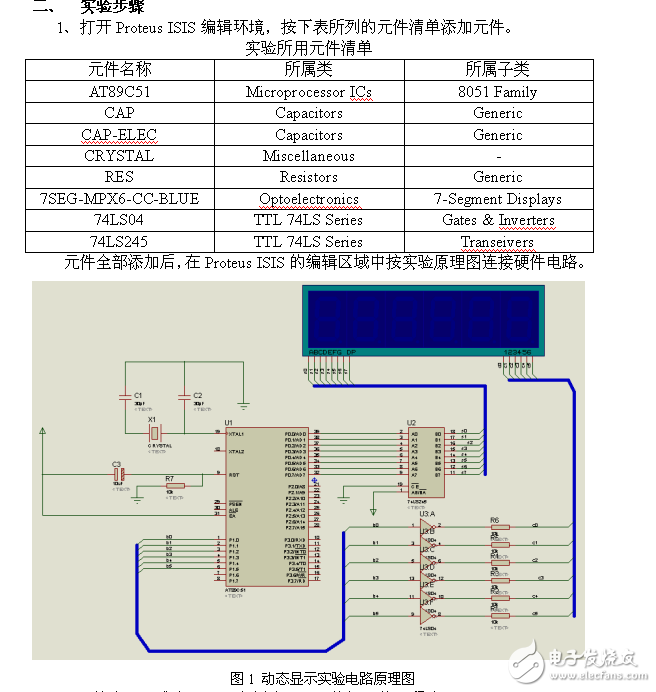

1、打開Proteus ISIS編輯環境，按下表所列的元件清單添加元件。
單片機
