單片機采用的是STC12C5A60S2，將程序看一遍，結合點陣屏的管腳定義，就能知道單片機的IO口的分配情況，結合自己的硬件，改改就OK了！

16分頻頻譜顯示程序

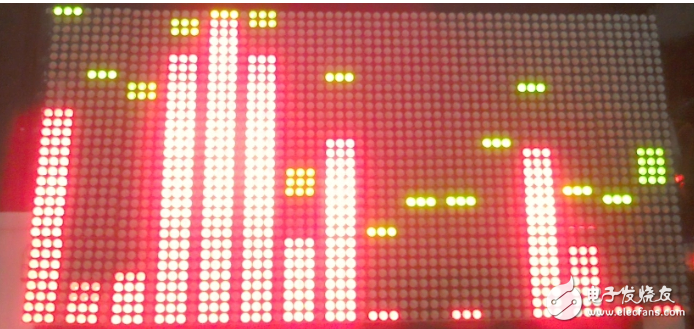

效果圖

圖片為本程序?qū)嶒?yàn)效果圖，所以放心程序是完全沒有問題的！

程序所用點陣屏管腳定義為如下：

SHCP GND

STCP GND

R1 R2

G1 G2

VCC GND

A GND

B GND

C D

單片機采用的是STC12C5A60S2，將程序看一遍，結合點陣屏的管腳定義，就能知道單片機的IO口的分配情況，結合自己的硬件，改改就OK了！

程序由于格式問題只能弄小字體了

#include《STC12C5A60S2.H》

#define uchar unsigned char

#define uint unsigned int

#define channel 0x00 //設置AD通道為 P1.0

#define ADC_POWER （1《《7）

#define ADC_SPEEDHH （0x03《《5）

#define ADC_START （1《《3）

#define PADCH （1《《5）

#define ADC_FLAG （1《《4）

sbit SDA_R=P0^7;

sbit SDA_R_TOP=P0^4;

sbit SDA_G=P0^6;

sbit SDA_G_TOP=P0^5;

sbit STCP=P1^7;

sbit SHCP=P1^6;

uchar code sw［16］={0X00，0X08，0x04，0x0C，0X02，0X0A，0X06，0X0E，0X01，0X09，0X05，0X0D，0X03，0X0B，0X07，0X0F};/*16行段碼*/
