數字式秒表的設計與制作_電子技術綜合課程設計

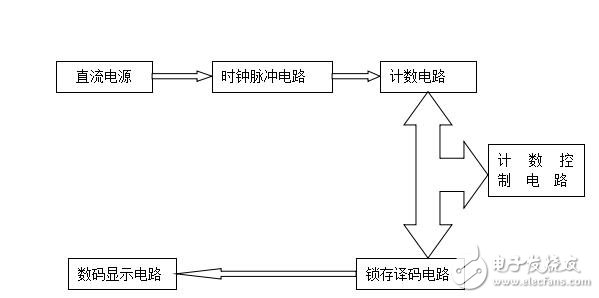

本次課程設計所要實現的三位數字式秒表是我們通信類專業實驗環節中最基本的一項設計性實驗，也是學生們必須熟練掌握的一項基本技能之一。數字秒表是采用數字電路實現對分、秒、毫秒進行控制的數字顯示計時裝置，廣泛用于體育比賽中，有很高的實用價值。該數字計數系統由直流電源、計數電路、0.1秒脈沖發生電路、計數控制電路、鎖存譯碼及數碼顯示電路組成。其中核心的部分為0.1秒脈沖發生器、計數、譯碼及顯示電路部分，而其它部分是為了使電子秒表功能更加完善而采取的附加控制部分。
?
電路設計和原理

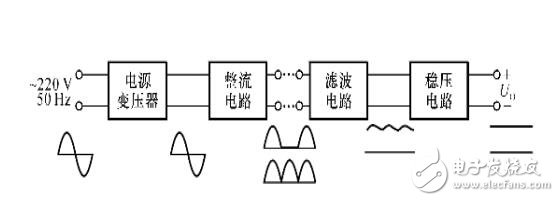

電源變壓器：直流電壓源的輸入端接220V 的交流電壓，所需直流電壓的數值和交流電壓有效值相差較大，因而需要電源變壓器進行降壓。在對交流電壓進行降壓處理時，電路采用變壓器直接變壓的方法，輸出9V交流電壓。
整流電路一般分為半波整流和全波整流。橋式整流最為常用，單相橋式整流電路可將變壓器副邊電壓從交流轉變?yōu)橹绷麟妷?。鑒于以上優點，本設計采用了橋式整流的方法。
