基于MSP430的高精度低功耗數字多功能表設計

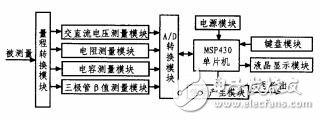

方案設計
控制器選用專 門為低功耗設計 的 MSP430F149單片機 ，由于它在生產 工藝上采用 了高集成 度的單片化設計 。將許 多外圍模塊集成到芯 片上 ，采取低電壓供 電，大大降低 了功耗。同時在軟 件 設 計 時 采 用 省 電模 式 ．減 少 MCU工 作 時 間 ．關 閉 單 片 機外 圍功能模塊來 降低 功耗 ，采用 低頻 時鐘休眠模式 。ADC選用 內 置 的 12位 D 轉 換 器 ．分 辨 率 為 U／4096=1／4096=0．25 mV，可實現 高精度測量要求。
交 直 流 電壓 測 量 電路 設 計
當有直流信號輸入時 ，首先對信號進行 lO倍衰減 ．OP07 放大器處于跟隨狀態 ，S3與片 內 ADC直接相連 ，若輸入信號大于 2V，ADC直接 采樣輸 出 ，此 為 2—20V檔位 ：當 ADC檢測到信號大于 0．2V小于 2V時 ，S1置 1，不需衰減 ，S2置 2，信號送 由 ADC采樣輸 出 ，此 為 0．2—2V檔 ；當 ADC檢測 到信號小于 0．2V時 ，S1上合 ，無需衰減 ，S2上合對信號進行放 大十倍 ，再 經 S3由 ADC采 樣 輸 出 。 如 表 1所 示 。
數字多功能表
