PROTEUS 總線繪制使用總線的目的：
1、在畫數字電路時，需要對大量導線類型相同的數據和地址進行連線，這時就需要使用總線用以簡單化電路圖的連線。
2、在復雜的電路圖中使用總線，可以清晰快速的理解多連線元件間的關系因為即使是自己設計繪制的電路圖，時間間隔較長時，也會忘記。在讀別人的電路圖時也會因為總線的使用而加快理解速度。
一、進入總線繪制模式有倆種方法：
1、 點擊 Proteus 左側工具欄按鈕
2、 在 Proteus 繪制電路圖空白區域右擊鼠標，在彈出菜單中選擇：放置-總線，如圖：

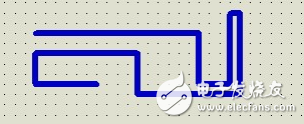

二、繪制方法：進入總線繪制模式后，在適當位置單擊后為總線起始點，在終點處雙擊，結束此段總線繪制，此種方式可以繪制直及多段式總線。

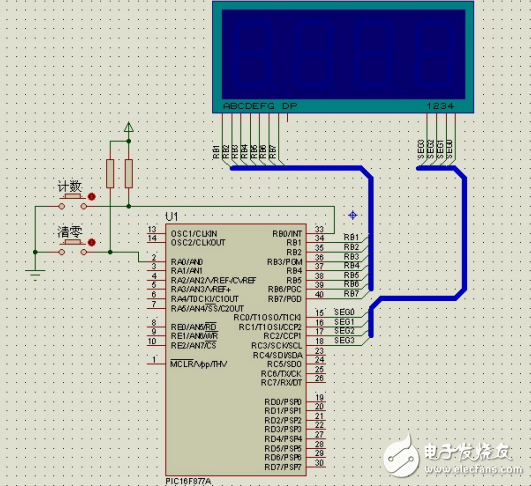

如圖：在使用總線時，為了美觀，拐角處都采用 45 度偏轉方式繪制如圖
? ? ? ? ?
上圖中的總線及電路連接線都采用了 45 度偏轉方式進行繪制的，方法是在需要偏轉處，按住鍵盤 Ctrl 鍵后，總線及電路連線會按你鼠標移動方向進行偏轉，單擊鼠標，松開 Ctrl 鍵后結束偏轉方式繪制。
數字電路圖
