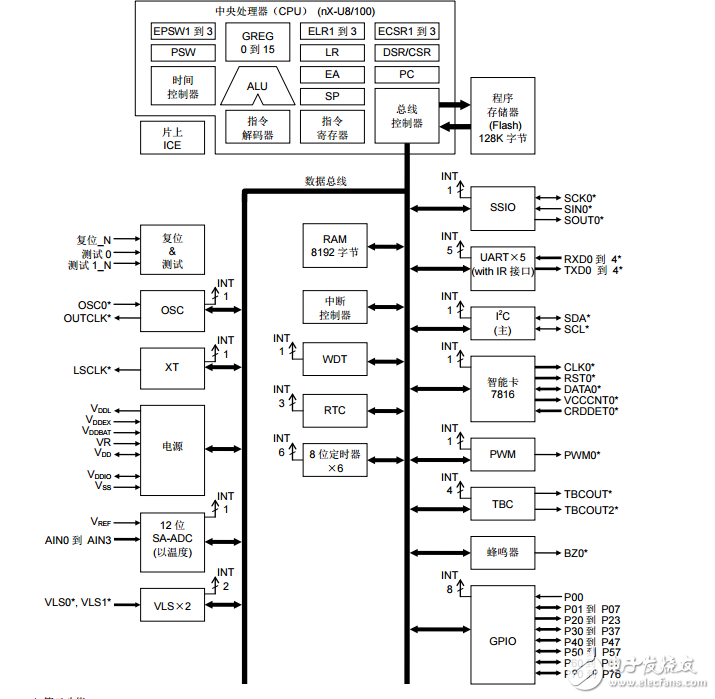

1.1 特性本款 MCU 是一個高性能 8 位 CMOS 微控制器，內部包含豐富的外圍電路，如：實時時鐘（RTC），定時器，脈寬調制（PWM），智能卡接口，同步串行接口，具有紅外接口功能的通用異步收發器（UART），I 2 C 總線接口（主功能），蜂鳴器驅動器，電壓電平監測（VLS），電源切換電路，12 位逐次比較型 A/D 轉換器，和 32.768kHz 高精度振蕩，全部圍繞 8 位中央處理器（CPU）nX-U8/100 集成一體。 CPU nX-U8/100 可通過流水線結構并行處理以 1 個時鐘周期處理 1 條指令的模式有效實施指令執行。作為程序存儲器的 Flash ROM 實現了等同于 mask ROM 的低電壓，低功耗運行的優點，最適合使用電池驅動。片上調試功能可實施程序調試與編程。 ? 中央處理器（CPU） ? 8 位 RISC CPU（CPU 名稱：nX-U8/100 A3.3） ? 指令系統：16 位指令 ? 指令組：傳輸，算法操作，比較，邏輯操作，乘/除，位處理，位邏輯操作，跳變，條件跳變，堆棧調用返回處理，算術移位，等等 ? 片上調試功能 ? 最小指令執行時間 30.5μs （@32.768kHz 系統時鐘） 0.244μs （@4.096MHz 系統時鐘） ? 內置存儲器 ? 內置 128K byte Flash ROM （64K×16 bits） （包括不能被使用的 1K byte 測試數據區） ? 在應用編程（IAP）功能：使用一個特殊功能寄存器（SFR）和重映射引導區進行自編程 ? 內置 8K byte 數據 RAM （8192×8 bits） ? 中斷控制器 ? 1 非屏蔽中斷源 （內置源：1） ? 34 可屏蔽中斷源 （內置源：26，外置源：8） ? 時鐘基準計數器 （TBC） ? 低速時鐘基準計數器 × 2 通道頻率調整 （調節范圍：大約 ?488ppm 到+488ppm， 調節精度：大約 0.119ppm） 脈沖輸出 （TBCOUT/TBCOUT2）：頻率：1Hz，2Hz （1/2 占空比） 通過 PLL 時鐘使用虛擬頻率校準模式，將 TBCOUT 一個時鐘周期的頻率調節在實際上大約 0.119ppm 精度之內。 ? 高速時鐘基準計數器 × 1 通道
