IRLINK使用教程

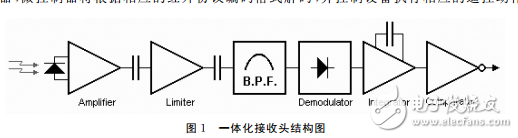

１ 引 言對于大量消費類電子產品中普遍使用的基于紅外線的遙控設備，由于它能有效的隔離電氣干擾，且不易影響其他電器正常運行等諸多優點而得到廣泛應用。紅外遙控系統設備一般由遙控發射器、一體化接收頭、微控制器及接口電路組成。其中遙控發射器用來發射由一組串行二進制脈沖碼構成的遙控信號。為避免傳輸過程中受其他信號干擾，通常將其調制到特定的紅外載波頻率上，然后通過紅外發射二極管輸出。紅外接收裝置要濾除雜波，對特定頻率信號進行解調，還原出二進制脈沖碼。＊ 基金項目：湖北省教育科學立項課題，編號：２００９Ｂ３４９第１９卷 基于紅外接收組件ＩＲＬＩＮＫ 的仿真遙控系統設計 彭 偉常用的紅外接收裝置為一體化紅外接收頭，其內部結構如圖１所示，它由 ＰＩＮ 光敏二極管、低噪音放大器、限幅器、帶通濾波器、解調器以及積分器、比較器電路等集成在一起，解調出的遙控編碼信號輸入微控制器，微控制器將根據相應的紅外協議編碼格式解碼，并控制設備執行相應的遙控動作。

在計算機及電子類相關專業教學及設計實踐過程中，僅借助于實驗室硬件設備討論紅外遙控器件與微控制器系統的整合設計，所取得的效果并不理想，特別是學生無法在課后再現實驗現象，不便于深入理解與掌握紅外遙控編碼發射與解碼程序設計，更不便于進行創新設計。英國Ｌａｂｃｅｎｔｅｒ公司的 ＰｒｏｔｅｕｓＩＳＩＳ軟件提供了兼容ＳｏｎｙＳＩＲＣ協議的一體化紅外接收頭組件ＩＲＬｉｎｋ，這使得在虛擬環境下進行紅外遙控虛擬仿真設計成為可能。
