基于51單片機16路搶答器的設計與制作（做這類畢業設計的同學可以參考下）

2.1、搶答器顯示模塊選擇

顯示模塊主要是顯示組別號碼。在使用傳統的數碼管顯示。數碼管具有：低能耗、低損耗、低壓、壽命長、耐老化、防曬、防潮、防火、防高（低）溫，對外界環境要求低，易于維護，同時其精度高，稱量快，精確可靠，操作簡單。

顯示功能與硬件關系極大，當硬件固定后，如何在不引起操作者誤解的前提下提供盡可能豐富的信息，全靠軟件來解決。在這里我們使用的是七段數碼管顯示，通常在顯示上我們采用的方法一般包括兩種：一種是靜態顯示，一種是動態顯示。其中靜態顯示的特點是顯示穩定不閃爍，程序編寫簡單，但占用端口資源多；動態顯示的特點是：顯示穩定性沒靜態好，程序編寫復雜，但是相對靜態顯示而言占用端口資源少。在本設計中根據實際情況采用的是動態顯示方法。

2.2 、控制器選擇

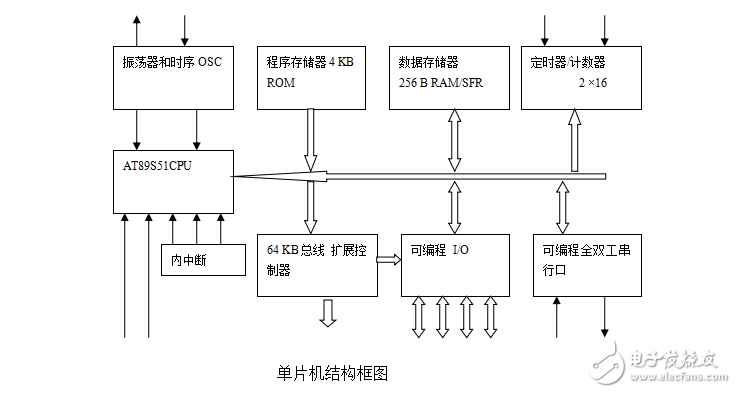

采用ATMEL公司的AT89S51作為系統控制器的CPU方案。單片機算術運算功能強，軟件編程靈活、自由度大，可以用軟件編程實現各種算法和邏輯控制，并且由于其功耗低、體積小、技術成熟和成本低等優點，使其在各個領域應用廣泛。

2.3 、鍵盤選擇

獨立式鍵盤

鍵盤接口中使用多少根I/O線，鍵盤中就有幾個按鍵，鍵盤接口使用了8根I/O口線，該鍵盤就有8個按鍵，這種類型的鍵盤，其按鍵比較少，且鍵盤中各按鍵的工作互不干擾。因此可以根據實際需要對鍵盤中的按鍵靈活的編碼。

最簡單的編碼方式就是根據I/O輸入口所直接反映的相應按鍵，按下的狀態進行編碼，稱按鍵直接狀態碼，對于這樣編碼的獨立式鍵盤，CPU可以通過直接讀取I/O口的狀態來獲取按鍵的直接狀態編碼值，根據這個值直接進行按鍵識別，這樣形式的鍵盤結構簡單，按鍵識別容易。

獨立式鍵盤的缺點是需要占用比較多的I/O口線，當單片機應用系統鍵盤中需要的按鍵比較少或I/O口線比較富余時，可以采用這樣類型的鍵盤。

2.4、時鐘頻率電路的設計

單片機必須在時鐘的驅動下才能工作。在單片機內部有一個時鐘振蕩電路，只需要外接一個振蕩源就能產生一定的時鐘信號送到單片機內部的各個單元，決定單片機的工作速度。一般選用石英晶體振蕩器。

單片機在工作時，由內部振蕩器產生或由外直接輸入的送至內部控制邏輯單元的時鐘信號的周期稱為時鐘周期，其大小是時鐘信號頻率的倒數。
