基于STM32的傳統USB 2.0接口到Type-C的轉換方案
圍繞USB Type-C接口的話題已經很火爆了，很多公司也推出了Type-C相關芯片。它的優勢主要體現在不分正反雙面接插、傳輸速度快、供電強悍、支持音視頻傳輸。
我們知道，STM32芯片大多數型號都帶USB DEVICE或USB OTG模塊，隨著Type-C接口的不斷推廣與普及，STM32芯片的USB模塊如何與Type-C接口連接的問題，自然會逐漸出現在STM32應用工程師的面前。
ST官方有個應用筆記【AN4775】介紹了如何用USB Type-C替代傳統USB 2.0連接器的方案建議。同時，筆記里也簡單介紹了有關USB Type-C及USB電源傳輸?shù)囊恍┗A(chǔ)知識。

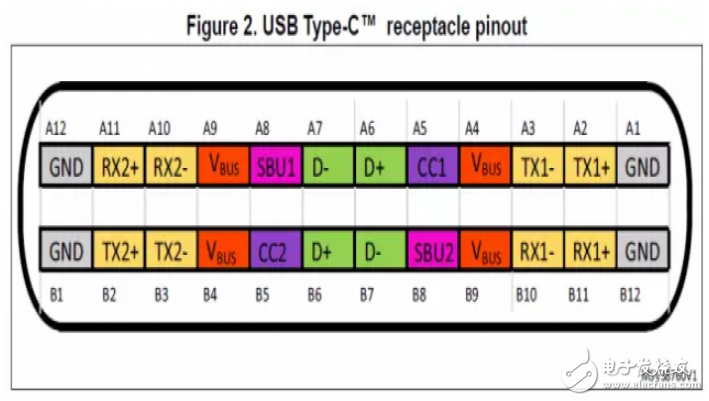

這里不妨一起先看看USBType-C接口的幾個術語和管腳圖。
一、USB Type-C接口的幾個術語
DFP【Downstream Facing Port】：下行端口。它與USB數據流有關。一般是指HOST或HUB的端口，從設備器件與此類端口相連。
UFP【Upstream Facing Port】：上行端口。它與USB數據流有關。一般是指device端口或連接著其它HOST或DFP HUB的HUB端口。
SOURCE： 供電端口。該端口上的CC腳接上拉電阻，并通過VBUS對外供電。一般指HOST或DFP HUB端口，比方傳統的Type-A端口。
