我們還是大一，但是能夠拿獎?wù)娴暮艹龊跻饬?，?jiǎn)簡單單的一些功能，卻大大地吸引了評委的眼球，我們不是贏在功能，而是贏在創新！（關鍵在于創新，對于大一來說） 我希望通過我編輯的代碼，能夠讓參加比賽的小伙伴們快速入門合泰開發板，并完成屬于自己的作品，加油！

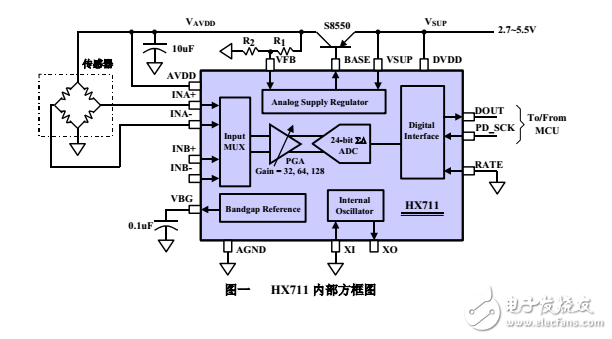

HX711 采用了海芯科技集成電路專利技術，是一款專為高精度電子秤而設計的 24 位 A/D 轉換器芯片。與同類型其它芯片相比，該芯片集成了包括穩壓電源、片內時鐘振蕩器等其它同類型芯片所需要的外圍電路，具有集成度高、響應速度快、抗干擾性強等優點。降低了電子秤的整機成本，提高了整機的性能和可靠性。該芯片與后端 MCU 芯片的接口和編程非常簡單，所有控制信號由管腳驅動，無需對芯片內部的寄存器編程。輸入選擇開關可任意選取通道 A 或通道 B，與其內部的低噪聲可編程放大器相連。通道 A 的可編程增益為 128 或 64，對應的滿額度差分輸入信號幅值分別為±20mV或±40mV。通道 B 則為固定的 32 增益，用于系統參數檢測。芯片內提供的穩壓電源可以直接向外部傳感器和芯片內的 A/D 轉換器提供電源，系統板上無需另外的模擬電源。芯片內的時鐘振蕩器不需要任何外接器件。上電自動復位功能簡化了開機的初始化過程。
