先看一下我們將要使用的 51 單片機綜合學習系統能完成哪些實驗與產品開發工作：分別有流水燈，數碼管顯示，液晶顯示，按鍵開關，蜂鳴器奏樂，繼電器控制，IIC 總線，SPI 總線，PS/2 實驗，AD 模數轉換，光耦實驗，串口通信，紅外線遙控，無線遙控，溫度傳感，步進電機控制等等。

　　圖 1 51 單片機綜合學習系統

　　PT2262/PT2272 無線模塊工作原理

　　PT2262/2272 是臺灣普城公司生產的一種 CMOS 工藝制造的低功耗低價位通用編/解碼電路，是目前在無線通訊電路中作地址編碼識別最常用的芯片之一。 PT2262/2272 最多可有 12 位（A0-A11）三態（懸空，接高電平，接低電平）地址設定管腳，任意組合可提供 531441 個地址碼。PT2262 最多可有 6 位（D0-D5）數據端管腳，設定的地址碼和數據碼從 17 腳（Dout）串行輸出，可用于無線遙控發射電路。

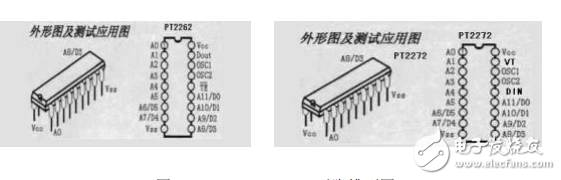

　　PT2262 和 PT2272 的引腳排列見圖 2。對于編碼器 PT2262，A0～A5 共 6 根線為地址線，而 A6～A11 共 6 根線可以作為地址線，也可以作為數據線，這要取決于所配合使用的解碼器。若解碼器沒有數據線，則 A6～A11 作為地址線使用，這種情況下，A0～A11 共 12 根地址線，每線都可以設置成“1”、“O”、“開路” 三種狀態之一，因此共有編碼數 3 12＝531441 種；但若配對使用的解碼器的 A6～ A11 是數據線，例如 PT2272，那么這時 PT2262 的 A6～A11 也作為數據線用，并只可設置為“1”和“0”兩種狀態之一，而地址線只剩下 A0～A5 共 6 根，編碼數降為 3 6=729 種。

　　圖 2 PT2262、PT2272 引腳排列圖
