談?wù)撡Y源豐富的單片機與微小、電池供電的應用空間——可穿戴設備協同工作，似乎是自相矛盾的說法。但是ARM致力于使用最近發布的Cortex-A32處理器來解決這種矛盾。將處理器體系結構和工藝技術結合在一起的這種新設備，在效率上提高了25%，32位的核心位于0.25平方毫米的硅片中。

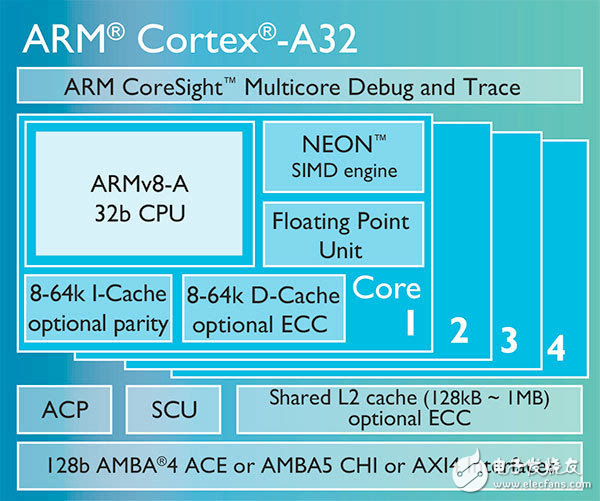

　　Cortex-A32使用ARM的ARMv8-A架構設計，這是許多32位應用程序處理器中使用的A-5和A7架構的升級版。它不僅在功耗方面比A7低，同時也增加了處理32位應用程序的資源。A32架構中加入了超過100條32位指令，包括對媒體性能增強、軟件加密以及浮點計算的指令。
　　
　　A32是為可擴展性而設計的，以滿足各種應用。在高層次方面，一個四核的設備可以以GHz的時鐘速度運行，每核消耗低于75毫瓦。在其最小的結構中，有一塊100 MHz 帶有AMBA接口的單核A32，功耗低于4毫瓦，每個指令和數據緩存為8k。
　　A32可以提供行業應用所需的功能，如網關，機器人技術，以及本地數據分析和控制職責的邊緣設備。但是豐富資源和低功耗的結合也使得A32適用于具有挑戰性的可穿戴物聯網應用。智能手表，健康監視器等必須非常節能，以便盡量減少用戶為設備充電或者更換電池的頻率。它們還需要具有成熟的圖形界面，健壯的操作系統和顯著的傳感器處理能力來提供功能和用戶需要的豐富用戶界面。A32就是為滿足這些似乎相互排斥的需求而設計的。
　　據ARM物聯網營銷副總裁Zach Shelby表示，新一代處理器的A32核心會很好地將物聯網的發展趨勢和其他嵌入式設計結合。Shelby在德國Embedded World的一次采訪中表示，“嵌入式設計領域的規則正在改變，希望從其他行業帶來成熟的系統，完整的軟件基礎，使開發人員不再花時間組裝零部件，而是專心寫程序代碼。”這種平臺級的基礎需要操作系統和其他類型的硬件抽象，例如支持Java或Python編程語言。A32核的性能在可穿戴物聯網設計中有助于支持創建這樣基礎，讓后續開發者以此作為跳板進行開發。
　　然而，ARM只公布了關于核心的信息。ARM不生產芯片，也沒有一家經ARM授權的芯片廠商發布了使用這款核心的產品。所以開發者如果想使用A32進行開發，那可能還需要等一段時間。但是不會很久。歷史經驗證明，在ARM核心發布不久之后便有芯片隨之而來。
?
